液压油路图，请高手改进

炜创液压 · 发表于 2014-2-18 10:47:53

本帖最后由炜创液压于 2014-2-18 10:47 编辑

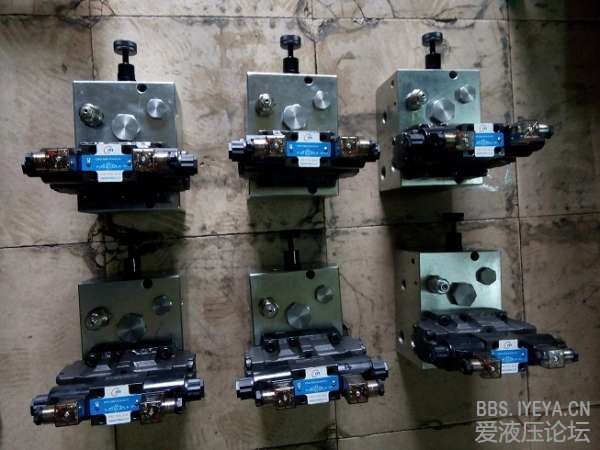

这是为客户订做的液压系统.5.5KW电机,PV2R12-59:17双联泵..内径为140MM,行程约为35MM的油缸.图片上是两个单向阀,一个是卸荷阀，换向阀是04—3C6。当油缸快速下模，接触工件，小泵起压打开卸荷阀，大泵的油从卸荷阀走掉，小泵起高压把工件冲孔，油缸回程的时候大、小泵一起工作快速复位。油缸来回的行程约为0.7秒。吨数约为12到18T，每天来回约10000次。(由原来的机械冲床改为液压冲床)
要求:电机在5.5KW到7.5KW左右,吨数约为12到18T.行程还是在35MM左右,但油缸来回的行程时间在0.2秒之内...请问这样能做到吗??小弟不才,见识又少,请各位高手指教.......

zzfjct · 发表于 2014-2-18 11:57:06

不是讨论过了吗？

炜创液压 · 发表于 2014-2-18 14:04:17

zzfjct 发表于 2014-2-18 11:57
不是讨论过了吗？

是讨论过的,,,不过现在的要求是达到0.2秒,但还是达不到......

翟磊 · 发表于 2014-2-18 16:37:24

这么短的行程

Thinking11111 · 发表于 2014-2-18 17:06:43

你发的图片没有原理图，怎么改进啊

jiahaibin010 · 发表于 2014-2-18 17:26:41

发个原理图上来看看，我们也一块学习一下

andylai1688 · 发表于 2014-2-19 08:11:58

5.5kw 带R12 工作频率那么高，电机的寿命可以不？

andylai1688 · 发表于 2014-2-19 08:13:17

5.5kw 带R12 工作频率那么高

吴生 · 发表于 2014-2-19 09:19:44

油缸的流量和速度问题好解决。我觉得要达到0.2秒有两个问题：一、油缸在换向时的惯性；二、电磁阀0.2秒换向10000次每天，寿命会比较短。

炜创液压 · 发表于 2014-2-20 18:11:35

翟磊发表于 2014-2-18 16:37
这么短的行程

对,行程很短,不知道能不能做到0.2S一个来回呢???? 所以,请教.....
