在项目总看到的一个问题

  [复制链接]
发表于 2014-2-8 13:58:58 | 显示全部楼层 |阅读模式

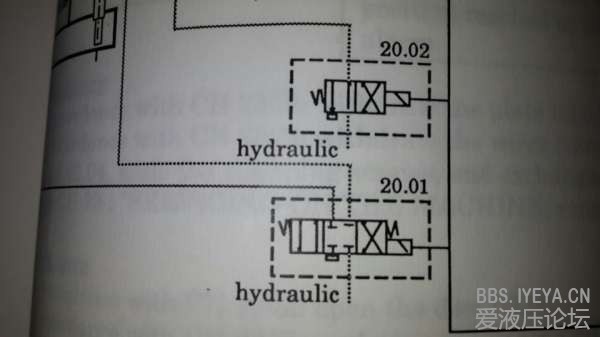

图片中20.01和20.02两个电磁换向阀是用在机床液压系统中的,符号上面却只有一个电磁铁,怎么实现三位的功能?
发表于 2014-2-8 15:03:03 | 显示全部楼层
难道是少画了??
回复

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:1305
  • 打卡总奖励:4125
发表于 2014-2-8 15:49:31 | 显示全部楼层
本帖最后由 aliolion 于 2014-2-8 15:51 编辑

其中有一个是浮动位吧
回复

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:248
  • 打卡总奖励:337
发表于 2014-2-8 16:44:37 | 显示全部楼层
你的看电磁阀接线是不是3线制,如果是三线制,那就相当于两个电磁铁。
回复

使用道具 举报

 楼主| 发表于 2014-2-8 16:57:01 来自手机 | 显示全部楼层
yeya液压 发表于 2014-02-08 15:03:03
难道是少画了??

阀上面的标牌也是这样的额
回复

使用道具 举报

发表于 2014-2-8 17:28:46 | 显示全部楼层
有阀的型号吗?
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:1
发表于 2014-2-8 21:37:05 | 显示全部楼层
需要全部的液压原理图
回复

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:206
  • 打卡总奖励:631
发表于 2014-2-8 22:10:55 | 显示全部楼层
我会感觉是一个过渡位,但是和楼主说的不同,莫非是三位插头的原因,如楼上所说?
回复

使用道具 举报

发表于 2014-2-9 06:52:35 | 显示全部楼层
请求把整个原理图传上来~?
回复

使用道具 举报

发表于 2014-2-9 08:02:55 | 显示全部楼层
跟着高手来学习,谢谢
