电反馈伺服比例阀用于AGC液压位置控制系统中，电反馈小闭环还起作用吗？

泛舟

闭环控制比例阀选型原则
1、选择零遮盖阀芯的比例阀
2、选择当相位差在90时，频率响应特性至少在30HZ以上的比例阀
3、用于位置控制时，选用线性特性阀芯
4、重复精度和滞环小于等于0.2%
5、阀芯最大流量的选择应高于最大调节流量的10%-25%（同时保证对最小流量值和液压增益进行更好的控制。）
6、当运动速度较高并且位置精度要求也较高时，可选用线性双斜率调节



线性双斜率调节的意思？

安好伺服阀

流量增益曲线是折线。

泛舟

安好伺服阀 发表于 2014-2-13 13:57
流量增益曲线是折线。

请教坛友，可否用图片或案例表示下

游勇

scgbb 发表于 2014-2-11 22:18
闭环控制比例阀选型原则
1、选择零遮盖阀芯的比例阀
2、选择当相位差在90时，频率响应特性至少在30HZ以上 ...

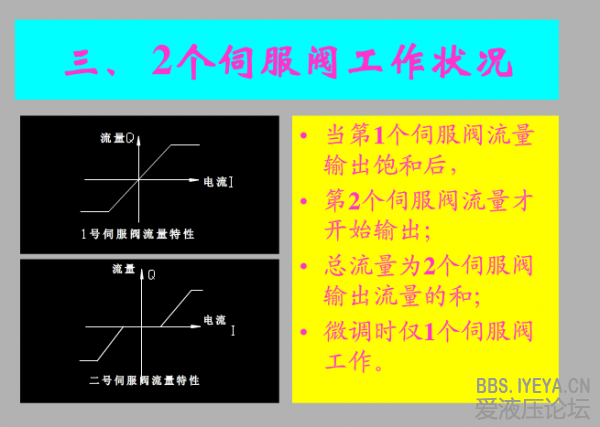

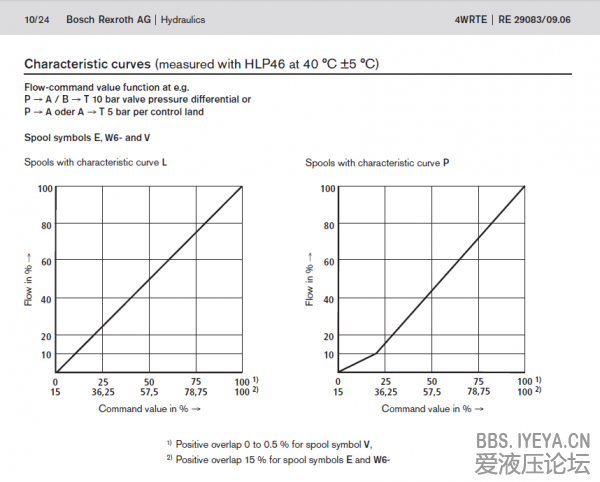

P形流量曲线便是双斜率调节。一般位置或压力控制只用到25%开口度，25%以上则适合速度控制。

泛舟

游勇 发表于 2014-2-14 20:41
P形流量曲线便是双斜率调节。一般位置或压力控制只用到25%开口度，25%以上则适合速度控制。

请教过轧机电气工程师，电气工程师说，每一道次的辊缝所需输入伺服阀的电流约为60~70%,这个值属于位置控制前的速度控制吗？或者说当要达到辊缝的设定值前，电流直接减小到25%左右。类似于开环控制的油缸，在未达到减速位时，电流值为速度控制所需的电流值，在接近停止位置前设定一减速接近开关，当活塞杆伸出到减速位时的电流下降的原理一致。

泛舟

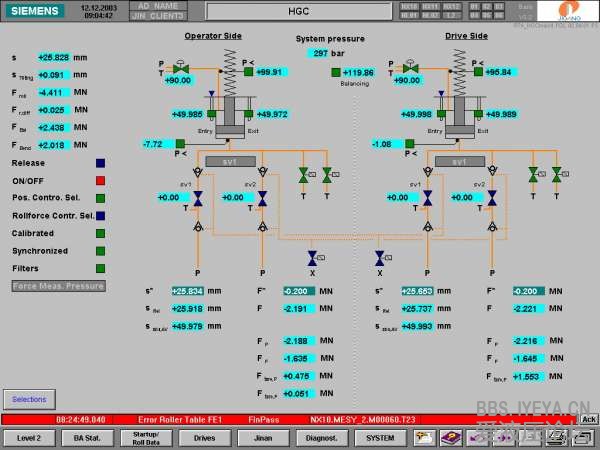

如图所示：轧机液压AGC是如何调整的？或者从图可收获到多少信息？
AGC液压缸SV1和SV2是一用一备？一用一备是当一只伺服出故障后，控制系统自动切换至备用伺服阀，还是需要人工干预？

泛舟

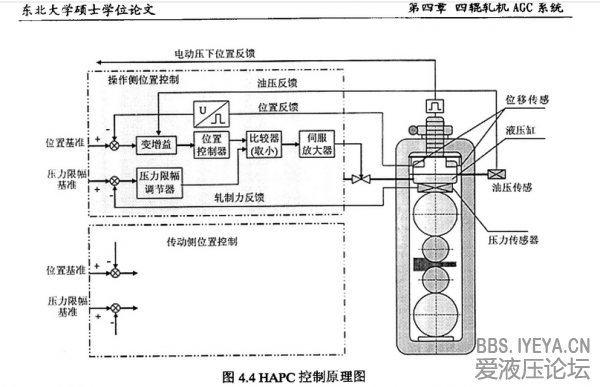

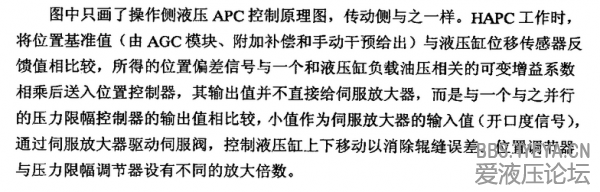

论文《SIMADYN D全数字控制系统在中板液压AGC中的开发与应用》一文中介绍的较详细。

泛舟

论文《SIMADYN D在四辊轧机液压厚控系统中的应用》中也有介绍

泛舟

硕士论文《中板四辊轧机液压agc系统研究与应用》讲解的更详细
中厚板轧机液压AGC技术的应用研究---东北大学

补充内容 (2014-2-16 17:24):
液压AGC系统的控制算法研究(苗素华)-华中科技大学（控制工程）

补充内容 (2014-2-18 15:59):
中厚板高精度厚度控制的研究与应用-东北大学博士论文

泛舟

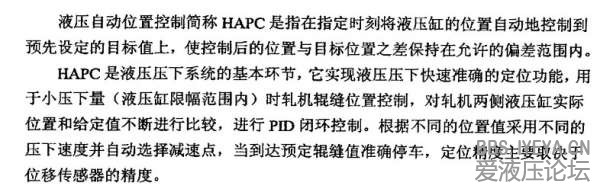

液压自动位置控制
