楼主: luxiangxiang

压力机的油路图请教下各位大大

[复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:13
  • 打卡总奖励:13
发表于 2014-1-22 16:04:07 | 显示全部楼层

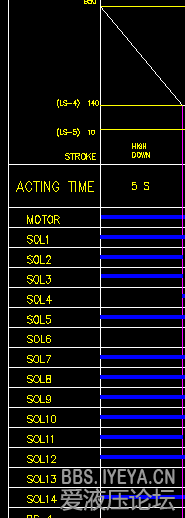

表中有划蓝线为得电情况,为下图所示,没有蓝线为失电情况
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:13
  • 打卡总奖励:13
发表于 2014-1-22 16:07:17 | 显示全部楼层

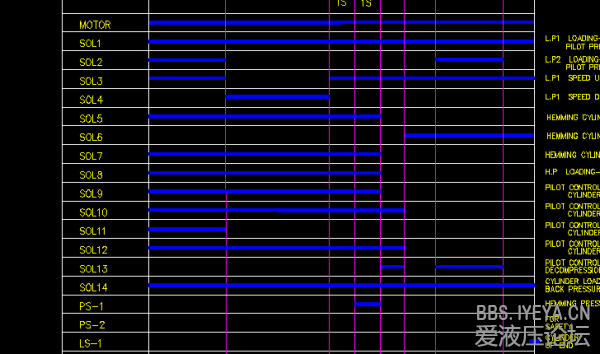

下图为快下的电磁铁得失电情况
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:13
  • 打卡总奖励:13
发表于 2014-1-22 16:12:14 | 显示全部楼层

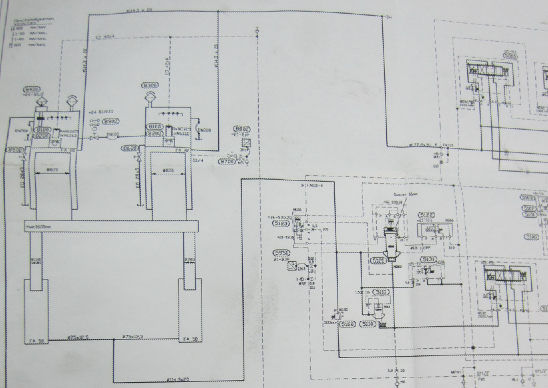

蓝色波浪部分的SQL11、SQL12、SQL14看电磁铁得失电工艺流程图,50应该为安全阀!
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:13
  • 打卡总奖励:13
发表于 2014-1-22 16:15:35 | 显示全部楼层
SQL12失电,二通插装阀进出油口通,即用红色线条表示。
回复

使用道具 举报

 楼主| 发表于 2014-1-23 08:43:04 | 显示全部楼层
scgbb 发表于 2014-1-22 16:15
SQL12失电,二通插装阀进出油口通,即用红色线条表示。

具体流程我看的还算明白,红色线是我自己标出来的。就是有些阀组放在一起的具体功能不太清楚。就拿SQL12跟插装阀44的这个组合来说,有什么用处?没有这个阀组,我油缸还是能上下啊。这个阀组发挥什么样的功能呢?
回复

使用道具 举报

 楼主| 发表于 2014-1-23 08:47:13 | 显示全部楼层
scgbb 发表于 2014-1-22 16:15
SQL12失电,二通插装阀进出油口通,即用红色线条表示。

再如图中第二个大波浪圈中的这些阀组合在一起,是要发挥什么样的功能,望赐教啊
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:13
  • 打卡总奖励:13
发表于 2014-1-23 09:01:36 | 显示全部楼层
luxiangxiang 发表于 2014-1-23 08:43
具体流程我看的还算明白,红色线是我自己标出来的。就是有些阀组放在一起的具体功能不太清楚。就拿SQL12跟 ...

保压用等功能!
回复

使用道具 举报

 楼主| 发表于 2014-1-23 09:03:53 | 显示全部楼层
scgbb 发表于 2014-1-23 09:01
保压用等功能!

这个。。。。。。。
回复

使用道具 举报

 楼主| 发表于 2014-1-23 09:05:58 | 显示全部楼层
scgbb 发表于 2014-1-23 09:01
保压用等功能!

具体些是怎么样的呢
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:13
  • 打卡总奖励:13
发表于 2014-1-23 10:03:09 | 显示全部楼层
本帖最后由 scgbb 于 2014-1-23 10:14 编辑
luxiangxiang 发表于 2014-1-23 09:05
具体些是怎么样的呢


luxiangxiang:你好!对于系统要结合主机来进行现场分析。系统设计没有最好只有更好!
但是我发现你发的图纸来源国外,很经典的。你好好好分析下,如果有机会自己设计类似的主机,可参考参考
顺便贴张图
