分享 一个用于 浮动 的 液压系统。（冶金）

Q562917428

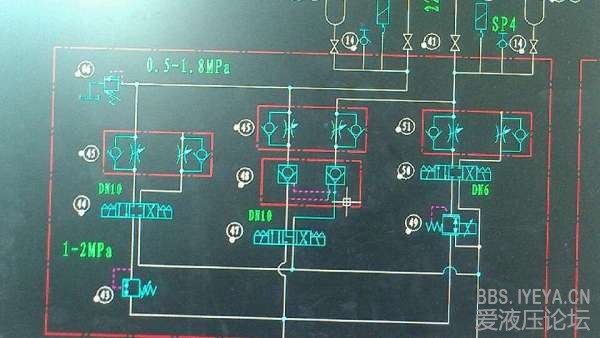

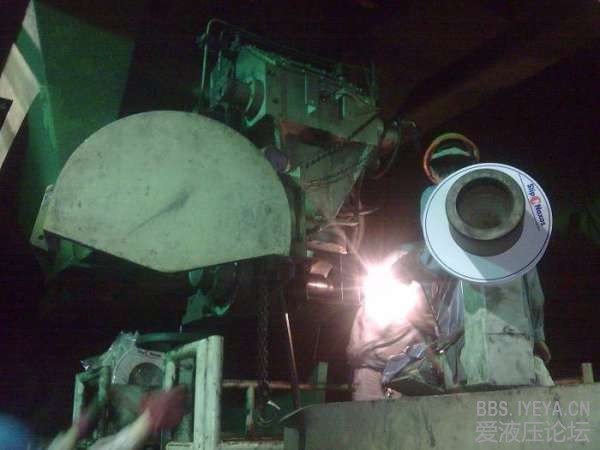

这个系统主要用修磨机设备上，（对钢坯表面的氧化皮磨掉）。因为钢坯不是太平整，所以需要很好的浮动效果，还要对磨削深度实现随意控制。  见图，中间那组阀是实现快速升降（不做介绍）。 修磨时，左侧和右侧两组阀同时平行位得电，左侧溢流阀一直溢流，输出恒定的压力，控制无杆腔。右侧比例减压阀，可在电脑上随时调控压力。控制有杆腔，实现对磨削深度把控。（顺便做个广告，关注  一个叫   液压圈  的公众微信。）

木木727

这个是第一次见到，楼主能否给电子版图纸以便观摩？

hetao0855

蓄能器有什么作用？

wydabl

这个浮动效果是如何实现的？

sixue98

很好的创意。可以进一步完善，推广应用！！

yag_30

不错。这是闭环控制吧？

tywww1234567

很好，学习了

Doloading

hetao0855 发表于 2014-1-14 20:23
蓄能器有什么作用？

蓄能器是备用的，稳压

艾佛森

头一次听说浮动的液压系统。

风沙满天

如何实现的浮动，楼主深入的讲讲！
