求助:压力传感器信号和分辨率问题

[复制链接]
  • 打卡等级:常驻居民
  • 打卡总天数:431
  • 打卡总奖励:744
发表于 2014-1-11 08:17:34 | 显示全部楼层 |阅读模式
现在有同品牌同系列2个压力传感器,1个量程200bar,1个量程400bar。信号输出1~5V/4~20mA,连接PLC AD模块。
2个传感器在测量同样的压力时(比如20bar),输出的信号是否相同?在AD模块的转换值是否相同?

如果不同,那就是传感器都把量程分成4000份,输出适当的信号;AD模块接收信号后将转换值传送给PLC,编写PLC程序进行数值换算,是这样吗?

请诸位帮忙解惑。
发表于 2014-1-11 09:51:57 | 显示全部楼层
我是外行
  不过估摸着这模拟信号输出的不存在分辨率高低,应该是信号飘移上的稳定度,以及信号输出线性好不好,可能需要在程序上作出补偿,至于不同量程相同压力时的输出信号电压应该是不一样的,模数转换模块的转换值我也估计程序可以自定义,我相信数字化最终会在始端和终端普及,以提高可靠性。
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:842
  • 打卡总奖励:3389
发表于 2014-1-11 10:35:59 | 显示全部楼层

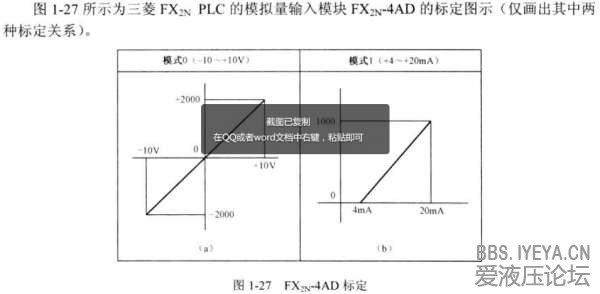

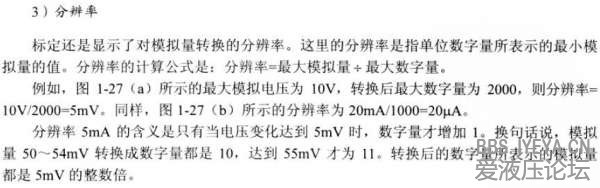

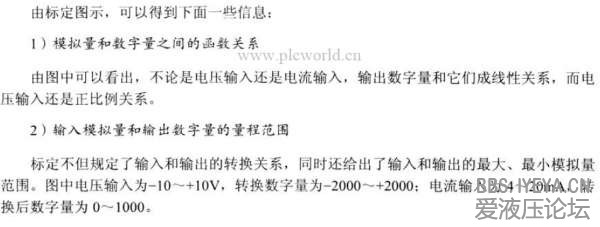

输出信号不同。AD转换值也不同。因为标定时已把对应的函数关系给定下了,多少压力对应多大的转换数值。原理见图,仅供参考。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:18
  • 打卡总奖励:62
发表于 2014-1-11 11:33:27 | 显示全部楼层
和楼主的估计相同。PLC的A/D转换器把他额定的电流或电压分成固定的台阶,再转为数字值。例如电流的A/D转换器额定电流输入范围是0-20毫安,PLC的分解度是12位元,亦即把20毫安分为4096分,大概每5微安为一级,即1000和1001的差别是5微安,以400bar量程来算,就是0.1巴的分办率。
电压比较复杂,因为电压输入有0-10V及-10V至+10V,若是使用0-10V的A/D转换器,分解度为12位元的,配合200bar量程、1至5V输出的压力传感器,分解度也是0.1Bar。
回复

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:281
  • 打卡总奖励:1393
发表于 2014-1-11 22:48:44 | 显示全部楼层
测量同样压力,输出的电信号不同。
输出的电压或电流信号是不同的。
两个电压(或电流)信号基本为2倍关系,200BAR量程的信号大。
?在AD模块的转换值是否相同?
基于A/D模块相同的条件,则转换后的数字量是不同的。

如果不同,那就是传感器都把量程分成4000份(4095),输出适当的信号;AD模块接收信号后将转换值传送给PLC,编写PLC程序进行数值换算,是这样吗?
是这样的,进行工程处理。模块位数表征分辨率。
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:431
  • 打卡总奖励:744
 楼主| 发表于 2014-1-12 22:31:48 | 显示全部楼层
中华司机 发表于 2014-1-11 10:35
输出信号不同。AD转换值也不同。因为标定时已把对应的函数关系给定下了,多少压力对应多大的转换数值。原理 ...

感觉不对。
请您再确认一下。
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:431
  • 打卡总奖励:744
 楼主| 发表于 2014-1-13 10:51:52 | 显示全部楼层
zhtok 发表于 2014-1-11 22:48
测量同样压力,输出的电信号不同。
输出的电压或电流信号是不同的。
两个电压(或电流)信号基本为2倍关系 ...

在压力为0时,传感器送出4mA电流。
此时的AD模块转换字是多少?有人说是800。我觉得是0。
请赐教。
回复

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:281
  • 打卡总奖励:1393
发表于 2014-1-14 10:05:33 | 显示全部楼层
海中游 发表于 2014-1-13 10:51
在压力为0时,传感器送出4mA电流。
此时的AD模块转换字是多少?有人说是800。我觉得是0。
请赐教。

可以自己检测看看,看AD模块的参数。
如果是0,正好。如果不是0,可以减去偏移值,作为0位数值来处理。
回复

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:281
  • 打卡总奖励:1393
发表于 2014-1-14 10:37:31 | 显示全部楼层
        如果是三菱FX2N-4AD模块,4-20mA的电流输入规格,则4mA转换后对应的数字值是0,而20mA转换后对应的数字值是1000。
