请教，关于泵控方式

linwowotou · 发表于 2014-1-10 16:28:15

本帖最后由 linwowotou 于 2014-1-10 16:30 编辑

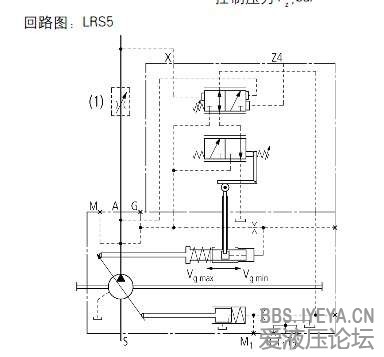

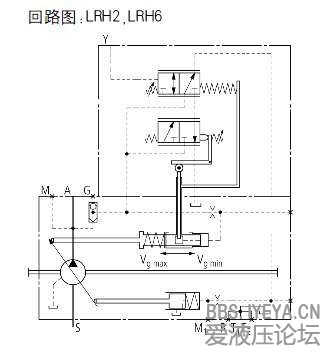

各位大神，请教下力士乐A11VO泵，LRS5（恒功率，负载敏感，液控变量）和LRH（恒功率，液控行程限位）有什么区别？从控制方式，使用方式等方面说说区别和注意事项。

linwowotou · 发表于 2014-1-10 19:15:51

怎么没人回复呢？

wawaadd · 发表于 2014-1-10 23:42:10

简单说两句吧：LRH液控变排量，给的图是正比例控制；LRS是先导液控变流量控制，给的图是反比例控制。两种都是经典的恒功率越权控制模式。

静静等待 · 发表于 2014-1-11 08:46:11

LRH其实就是在恒功率的基础上实现正流量/负流量控制的，LRS5是在恒功率+负载敏感的基础上通过在Z油口加一个外部控制油，这个控制油优于机械设置的负荷窜感压力，具体可以看下样本的

今夕何夕 · 发表于 2014-1-11 09:18:11

学习了楼上的。

linwowotou · 发表于 2014-1-11 09:23:04

wawaadd 发表于 2014-1-10 23:42
简单说两句吧：LRH液控变排量，给的图是正比例控制；LRS是先导液控变流量控制，给的图是反比例控制。两种都 ...

那请教下液控变排量和液控行程限位有什么区别呢？另外，样本上LRH都既有正比例也有反比例控制。

linwowotou · 发表于 2014-1-11 09:24:39

静静等待发表于 2014-1-11 08:46
LRH其实就是在恒功率的基础上实现正流量/负流量控制的，LRS5是在恒功率+负载敏感的基础上通过在Z油口加一个 ...

液控变量和液控行程限位有什么区别呢？

wawaadd · 发表于 2014-1-11 10:13:39

linwowotou 发表于 2014-1-11 09:24
液控变量和液控行程限位有什么区别呢？

我只是看图说话，从图上没看到所谓的行程限位

fielite · 发表于 2014-1-11 11:22:57

这个说起来范围太大了，坐等大神详细解答

xiao70ni8 · 发表于 2014-1-11 15:04:11

楼主样本上介绍很清楚的
