楼主: 三年

回路动作异常 请教什么原因?

  [复制链接]
 楼主| 发表于 2014-1-4 21:47:08 | 显示全部楼层
吸铁石 发表于 2014-1-4 15:15
这样图示减压阀是错误的, 压力表测试点应该在此阀的B1口(也即B17和B18)
另外这不是普通常见的通过B口控制 ...

没明白您的意思

点评

就是7#楼朋友讲的,测压点应在减压阀后,而不是阀前  发表于 2014-1-5 09:24
回复

使用道具 举报

发表于 2014-1-4 21:55:38 | 显示全部楼层
赞成三楼说法,负载压力与推动力在平衡点附近
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:893
  • 打卡总奖励:1342
发表于 2014-1-4 22:13:01 | 显示全部楼层
三年 发表于 2014-1-4 21:40
不是这样的,我试过用4mpa的系统压力运动没问题(减压阀全部被死),但是减压到5mpa就不行了

对呀,你减压阀全部被死,即阀口开到最大,减压阀不起减压作用,系统压力大于负载压力,所以运动正常。这个故障就是由于减压阀设定压力低的缘故。
回复

使用道具 举报

 楼主| 发表于 2014-1-4 22:28:48 | 显示全部楼层
把头 发表于 2014-1-3 22:41

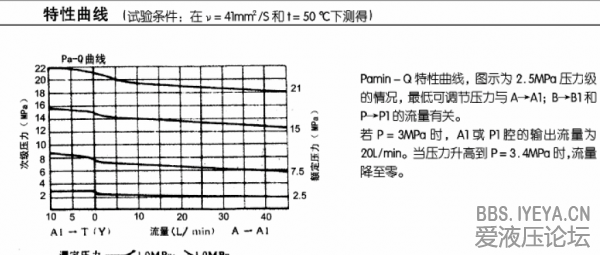

你查查你使用的减压阀的压力-流量曲线,分析一下。

能解释一下嘛  没看懂
回复

使用道具 举报

 楼主| 发表于 2014-1-4 22:31:31 | 显示全部楼层
qqqqqqwwww 发表于 2014-1-4 22:13
对呀,你减压阀全部被死,即阀口开到最大,减压阀不起减压作用,系统压力大于负载压力,所以运动正常。这 ...

不用减压阀的话系统压力4mpa没问题 为什么用减压阀减压到5mpa就不行?
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:893
  • 打卡总奖励:1342
发表于 2014-1-4 22:38:30 | 显示全部楼层
三年 发表于 2014-1-4 22:31
不用减压阀的话系统压力4mpa没问题 为什么用减压阀减压到5mpa就不行?

你采用的是回油节流,你把那个节流阀开到最大?
回复

使用道具 举报

 楼主| 发表于 2014-1-4 23:00:05 | 显示全部楼层
qqqqqqwwww 发表于 2014-1-4 22:38
你采用的是回油节流,你把那个节流阀开到最大?

对的 节流阀已经最大了
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:893
  • 打卡总奖励:1342
发表于 2014-1-5 08:22:51 | 显示全部楼层
三年 发表于 2014-1-4 23:00
对的 节流阀已经最大了

检查一下油缸有没有内漏
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:893
  • 打卡总奖励:1342
发表于 2014-1-5 08:26:36 | 显示全部楼层
三年 发表于 2014-1-4 23:00
对的 节流阀已经最大了

若油缸内漏导致高低压想通,也可能产生你所说的情况,进油端压力降低,相反回油端压力升高产生背压,导致速度缓慢,若增大了压力,症状会减轻。
回复

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:1025
  • 打卡总奖励:2101
发表于 2014-1-5 19:04:13 | 显示全部楼层
我认为在减压阀需并联一个单向阀,原理上更合理一些。

点评

对的,他的这个原理图画的根本不规范,应该是反向带单向阀的减压阀,若没有单向阀,反向怎样动作,难道靠溢流?  发表于 2014-1-5 19:13
回复

使用道具 举报
