如何计算YCY轴向柱塞泵功率问题

huanghaihua

        各位大侠们好！本人想请求一下YCY轴向柱塞泵怎么样选电机的功率。由于其是压力变量补尝泵，流量是随着压力变化的。例如我用63YCY，选用4极电机，转速1480r/min，在此转速下的流量有94L/min。我想选25Mpa的压力，那么我的电机功率有多大？这是我最近比较烦的问题，看过别人的机子，有的选11KW的，有的选用22KW的。


中华司机

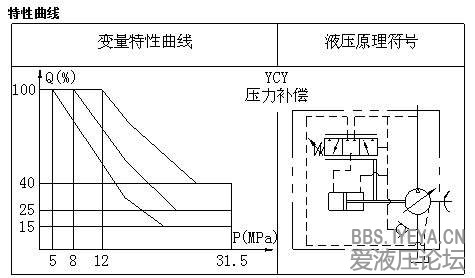

根据变量特性曲线，压力大约在P=25MPa时，流量在25%也即Q=94.5x25%=23.625L/min左右，取电机和泵的综合效率为η=0.9，那么根据公式可知所需要的动力功率W=(PxQ)/(60xη)=10.9375KW.也即选用11KW即可。当然选22KW也是没错的，因为第一个表格中可看出最大传动功率在35KW多,选22KW的也总会用得上的。只是看看你的工况了。

qqqqqqwwww

中华司机 发表于 2013-12-28 00:19
根据变量特性曲线，压力大约在P=25MPa时，流量在25%也即Q=94.5x25%=23.625L/min左右，取电机和泵的综合效率 ...

请问最大功率35KW是怎么得来的?多谢。

今夕何夕

11kw有点浪费啊

中华司机

qqqqqqwwww 发表于 2013-12-28 07:32
请问最大功率35KW是怎么得来的?多谢。

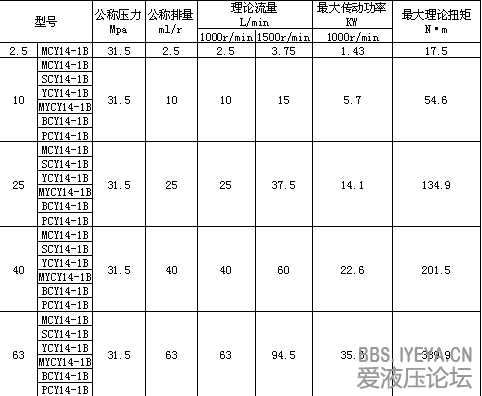

第一个表中就有啊。

中华司机

中华司机 发表于 2013-12-28 00:19
根据变量特性曲线，压力大约在P=25MPa时，流量在25%也即Q=94.5x25%=23.625L/min左右，取电机和泵的综合效率 ...

不确定功率拐点啊，我只是就着贴主的疑问随着说的。您有高见尽请拍砖。大家也是在这儿相互讨论。

nflzhang

功率拐点是要客户根据要求，对泵配套厂家提要求，进行出厂调节的。根据曲线，然后计算就是

qiuxuezhe

可以手动调节变量头，来改变流量的拐点，没有特殊要求，一般厂家出厂应该都是8mpa开始变量，

huanghaihua

中华司机 发表于 2013-12-28 00:19
根据变量特性曲线，压力大约在P=25MPa时，流量在25%也即Q=94.5x25%=23.625L/min左右，取电机和泵的综合效率 ...

原来这样！明白。多谢赐教
