请帮忙设计个液压站

设备2012 · 发表于 2013-12-27 12:40:44

要求，工作压力16MPA，控制两个液压缸，缸径160/100-1050和缸径63/35-300的，小缸先伸出后停止，然后大缸动作不停地往复运动，直到大缸压力为2KP时，小缸返回停止，大缸因为工作物料被释放，压力在前进中降低，达到1KP时，大缸停止，小缸伸出停止，然后大缸返回，继续重复前面的动作，请帮忙设计一下，最好有个液压图看看。谢了

lovewutao · 发表于 2013-12-27 12:47:32

有偿还是无偿？

lovewutao · 发表于 2013-12-27 12:50:22

另外，你这个说明看得不是很懂，最好把工况说明清楚！

whxcxy · 发表于 2013-12-27 12:52:35

大缸的动作描述不是很清楚，实际上就是个顺序控制动作。

游勇 · 发表于 2013-12-27 13:25:49

要求的速度呢？

设备2012 · 发表于 2013-12-27 13:42:24

whxcxy 发表于 2013-12-27 12:52
大缸的动作描述不是很清楚，实际上就是个顺序控制动作。

小缸动作后，大缸开始动作伸出，挤压物料，这个过程可以多次重复进行，物料不断地进入，直到大缸挤压力达到2KP时，小缸此时开始后缩并停止，物料开始释放，大缸在前行时的压力由2KP开始降低，降到1KP时，大缸停止了，小缸就开始动作伸出，当小缸到达限位时小缸停止，大缸开始退回，然后大缸开始下一轮的反复挤压过程。是这样的

把头 · 发表于 2013-12-27 13:44:22

你这是个活，得付费。

设备2012 · 发表于 2013-12-27 13:47:56

游勇发表于 2013-12-27 13:25
要求的速度呢？

速度大缸伸出时27秒左右，退回时4-5秒左右，这个可以泛点考虑小缸进时，进退2秒左右，配套电机是11KW，

设备2012 · 发表于 2013-12-27 13:54:19

把头发表于 2013-12-27 13:44
你这是个活，得付费。

哈，哈，只要液压图，不必细计算

xiaoyuer888 · 发表于 2013-12-27 15:58:44

本帖最后由 xiaoyuer888 于 2013-12-27 16:05 编辑

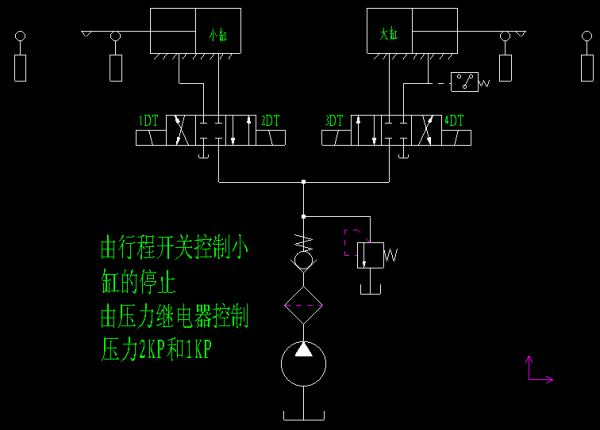

不知道对不对啊，楼主可以参考下。大缸的重复动作也可以用行程开关控制
