力士乐放大板的测试口问题

[复制链接]
  • 打卡等级:偶尔看看
  • 打卡总天数:171
  • 打卡总奖励:539
发表于 2013-12-25 23:13:16 | 显示全部楼层 |阅读模式

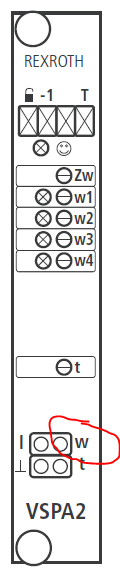

VT-VSPA2-1-2X的板子,有一个测试口不明白什么意思
1.PNG 2.PNG
其中的W口,在一个样本上看到的意思是电流设定值测试口,这是什么意思???
  • 打卡等级:无名新人
  • 打卡总天数:18
  • 打卡总奖励:62
发表于 2013-12-25 23:56:04 | 显示全部楼层
W应是输入的命令植,I是实际的输出。
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:772
  • 打卡总奖励:2750
发表于 2013-12-26 07:14:13 | 显示全部楼层
游勇 发表于 2013-12-25 23:56
W应是输入的命令植,I是实际的输出。

学习了,以前没注意过
回复

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:281
  • 打卡总奖励:1393
发表于 2013-12-26 08:08:41 | 显示全部楼层
其中的W口,在一个样本上看到的意思是电流设定值测试口,这是什么意思???
-验证设定值是否与你的要求相同
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:31
  • 打卡总奖励:89
发表于 2013-12-26 14:21:02 | 显示全部楼层
W是电流设定值,I是电流实际值。
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:171
  • 打卡总奖励:539
 楼主| 发表于 2013-12-27 17:35:30 | 显示全部楼层
游勇 发表于 2013-12-25 23:56
W应是输入的命令植,I是实际的输出。

我用的是0~10V的差动输入,测出来的W口电压和我的输入控制电压不一样,这是怎么回事?

点评

输入0-10V,在W口量出来对应0-6V。  详情 回复 发表于 2013-12-27 21:18
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:171
  • 打卡总奖励:539
 楼主| 发表于 2013-12-27 17:35:44 | 显示全部楼层
zhtok 发表于 2013-12-26 08:08
其中的W口,在一个样本上看到的意思是电流设定值测试口,这是什么意思???
-验证设定值是否与你的要求相 ...

我用的是0~10V的差动输入,测出来的W口电压和我的输入控制电压不一样,这是怎么回事?
- 本文出自液压圈,原文地址:https://www.iyeya.cn/thread-18863-1-1.html
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:171
  • 打卡总奖励:539
 楼主| 发表于 2013-12-27 17:37:05 | 显示全部楼层
whxcxy 发表于 2013-12-26 14:21
W是电流设定值,I是电流实际值。

请看看我给别人的回复,网站不让我回复同样的话
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:18
  • 打卡总奖励:62
发表于 2013-12-27 21:18:16 | 显示全部楼层
fkccc123 发表于 2013-12-27 17:35
我用的是0~10V的差动输入,测出来的W口电压和我的输入控制电压不一样,这是怎么回事?

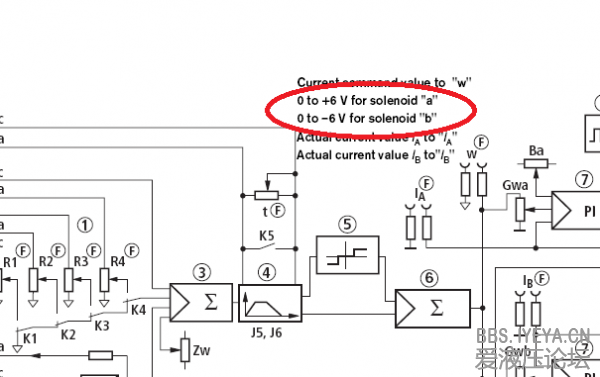

输入0-10V,在W口量出来对应0-6V。
W value.png
回复

使用道具 举报

发表于 2013-12-27 22:23:51 | 显示全部楼层
W是输入的命令植,I是实际的输出,T是干什么用的?
回复

使用道具 举报
