关于电磁溢流阀的压力问题

[复制链接]
发表于 2013-12-22 20:57:20 | 显示全部楼层 |阅读模式

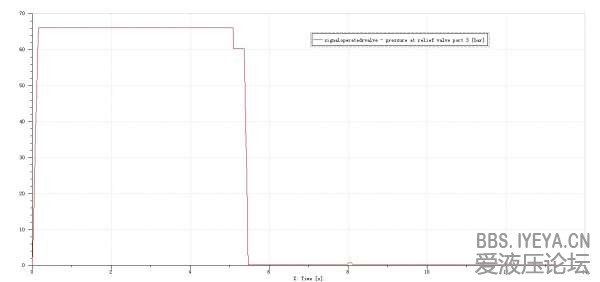

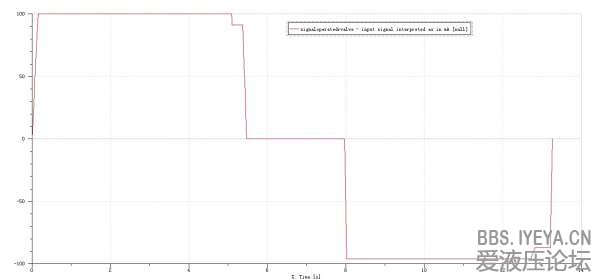

QQ图片20131222205612.jpg ,使用电磁溢流阀,我给的电流如图所示 QQ图片20131222205401.jpg ,但是对应的压力出问题了,8秒以后,溢流阀压力竟然保持在零附近,如图 QQ图片20131222205542.jpg ,各位大神知道什么原因吗
  • 打卡等级:偶尔看看
  • 打卡总天数:92
  • 打卡总奖励:369
发表于 2013-12-22 21:25:53 | 显示全部楼层
我看那信号8s后是负值?!负值的话,阀芯就反向运动了吧,压力应该就是o了。
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:58
  • 打卡总奖励:150
发表于 2013-12-23 09:10:50 | 显示全部楼层
如果是普通通电加载的电磁溢流阀,何时通电何时加载,不管电流正负,通电8秒就是加载8秒。
貌似很多所谓仿真都是瞎折腾。
回复

使用道具 举报

发表于 2013-12-23 12:34:36 | 显示全部楼层
帮助文件里面有“The opening pressure level is proportional to control signal input at port 2 ”,意思就是“开启压力与所给电流成正比呗”,你电流给个电流≤0,系统就默认为呗!不知道我猜的对不对,请指正!
回复

使用道具 举报

发表于 2013-12-23 12:39:06 | 显示全部楼层

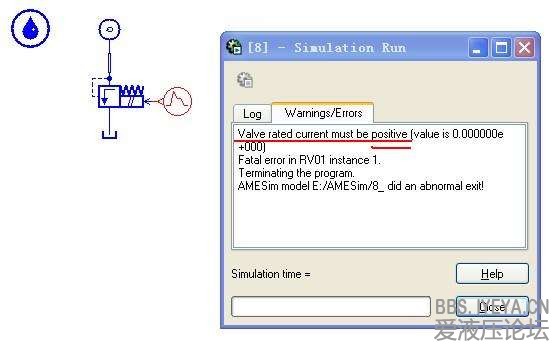

电流值应该是正值,我把电磁溢流阀电流参数给了负数,系统出现如图提示!
回复

使用道具 举报

 楼主| 发表于 2013-12-23 21:58:38 | 显示全部楼层
chenaicai1314 发表于 2013-12-22 21:25
我看那信号8s后是负值?!负值的话,阀芯就反向运动了吧,压力应该就是o了。

谢谢啦,昨晚发现这个问题啦
回复

使用道具 举报

 楼主| 发表于 2013-12-23 22:00:11 | 显示全部楼层
chenaicai1314 发表于 2013-12-22 21:25
我看那信号8s后是负值?!负值的话,阀芯就反向运动了吧,压力应该就是o了。

后来发现这个问题啦,最近蒙掉了
回复

使用道具 举报

 楼主| 发表于 2013-12-23 22:00:43 | 显示全部楼层
液压虫子 发表于 2013-12-23 12:39
电流值应该是正值,我把电磁溢流阀电流参数给了负数,系统出现如图提示!

谢谢你们这些热心人!!!!
回复

使用道具 举报

 楼主| 发表于 2013-12-23 22:01:17 | 显示全部楼层
液压虫子 发表于 2013-12-23 12:34
帮助文件里面有“The opening pressure level is proportional to control signal input at port 2 ”,意思 ...

你说得对,是这个问题
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:92
  • 打卡总奖励:369
发表于 2013-12-24 09:31:26 | 显示全部楼层
331966342 发表于 2013-12-23 21:58
谢谢啦,昨晚发现这个问题啦

仿真就挺麻烦,慢慢来
回复

使用道具 举报
