求教液压故障

[复制链接]
发表于 2013-12-20 17:59:22 | 显示全部楼层 |阅读模式
求救了!!!哪位朋友说一下我的横梁上下活动单独动作很正常,拖轮升降和马达旋转都正常,就是在马达旋转和拖轮上升时,托梁自动落下来(托梁有杆腔液压油卸荷)?那液压油怎么没的?求救了

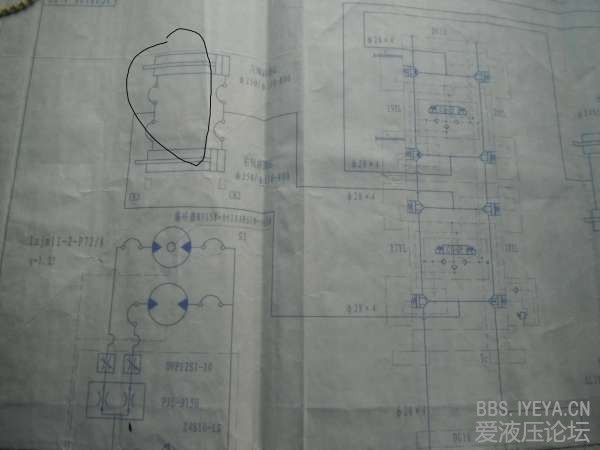

拖轮升降液压缸

拖轮升降液压缸

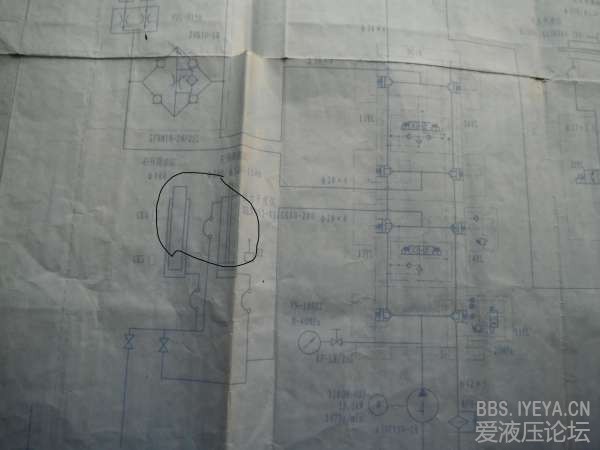

横梁上下液压缸

横梁上下液压缸

红色为马达旋转油路

红色为马达旋转油路
  • 打卡等级:以坛为家
  • 打卡总天数:895
  • 打卡总奖励:1344
发表于 2013-12-20 19:07:41 | 显示全部楼层
尝试一下,不对请拍砖: 这可能与你的泵有关系,63YCY的柱塞泵,恒功率变量泵,当马达或拖链上升时需要比较大的流量,所以这时系统压力比较低,这时横梁处在上升状态,由于自重负载与插装阀上下腔压力相比较,将插装阀打开,杆腔压力油卸荷。

点评

引了有杆腔、无杆腔、和压力油管3股油作比较  发表于 2013-12-20 19:33
这个原理图,如果接***确、元件正常,设计中已经引了所有有可能的高压油,用最高压力作为控制油引导插装阀的控制腔,原理上,插装阀不会打开了  发表于 2013-12-20 19:31
回复

使用道具 举报

 楼主| 发表于 2013-12-20 19:14:16 | 显示全部楼层
qqqqqqwwww 发表于 2013-12-20 19:07
尝试一下,不对请拍砖: 这可能与你的泵有关系,63YCY的柱塞泵,恒功率变量泵,当马达或拖链上升时需要比较大 ...

哪个插装阀打开左边的还是右面的?朋友说的有道理,那怎么避免呢,我这个现在好了,也不整了那?
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:895
  • 打卡总奖励:1344
发表于 2013-12-20 19:18:17 | 显示全部楼层
海棉宝宝 发表于 2013-12-20 19:14
哪个插装阀打开左边的还是右面的?朋友说的有道理,那怎么避免呢,我这个现在好了,也不整了那?

应该是打开的进油阀,左边的那个。
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:895
  • 打卡总奖励:1344
发表于 2013-12-20 19:34:29 | 显示全部楼层
海棉宝宝 发表于 2013-12-20 19:14
哪个插装阀打开左边的还是右面的?朋友说的有道理,那怎么避免呢,我这个现在好了,也不整了那?

改泵源,采用恒压变量泵。
回复

使用道具 举报

 楼主| 发表于 2013-12-20 19:40:16 | 显示全部楼层
qqqqqqwwww 发表于 2013-12-20 19:34
改泵源,采用恒压变量泵。

只能改成MCY了?有杆腔油液从那个插件流走的,左边的还是右边的直接回油箱?
回复

使用道具 举报

 楼主| 发表于 2013-12-20 19:42:59 | 显示全部楼层
海棉宝宝 发表于 2013-12-20 19:40
只能改成MCY了?有杆腔油液从那个插件流走的,左边的还是右边的直接回油箱?

这种泵怎么有的时候没事,在拖轮上升也是需要很大的流量的?出现这种故障的概率怎么样?
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:895
  • 打卡总奖励:1344
发表于 2013-12-20 19:49:43 | 显示全部楼层
采用MCY的定量泵 ,估计还是会出现你所说的这种情况,并没有什么改善。
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:895
  • 打卡总奖励:1344
发表于 2013-12-20 19:51:36 | 显示全部楼层
你这个原理图画的有点毛病,YCY的是变量泵啊,为什么图上画的是定量泵。
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:895
  • 打卡总奖励:1344
发表于 2013-12-20 19:58:51 | 显示全部楼层
海棉宝宝 发表于 2013-12-20 19:40
只能改成MCY了?有杆腔油液从那个插件流走的,左边的还是右边的直接回油箱?

油液并没有回油箱,而是回到主油路了,从左边的插装阀。
回复

使用道具 举报
