求解液压故障问题

[复制链接]
发表于 2013-12-20 17:47:38 | 显示全部楼层 |阅读模式
求朋友解答一下,在电磁铁不得点手动捅阀17和18两个大梁圣降正常,如果手动捅阀13使拖轮上升然后大梁随之自动下降????(有杆腔卸荷)那么大梁升降液压缸有杆腔的油怎么会没呢?

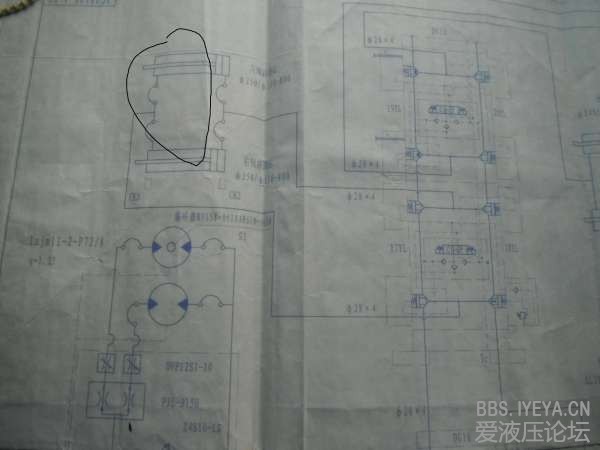

拖轮升降

拖轮升降

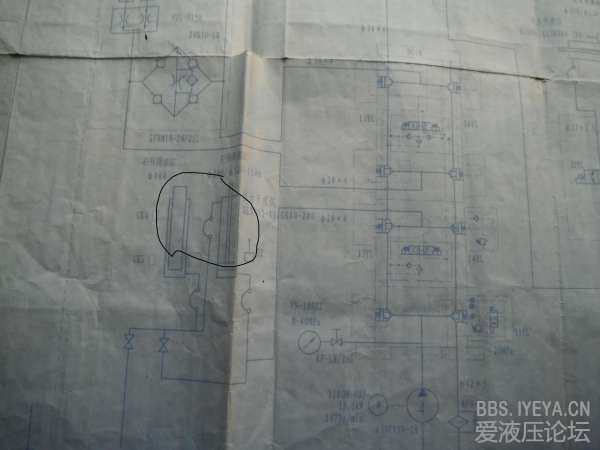

大梁升降(有杆腔进油大梁升)

大梁升降(有杆腔进油大梁升)
  • 打卡等级:无名新人
  • 打卡总天数:4
  • 打卡总奖励:8
发表于 2013-12-20 17:56:22 | 显示全部楼层
没看懂后面的问题,请描述得具体一点
回复

使用道具 举报

 楼主| 发表于 2013-12-20 18:01:40 | 显示全部楼层
wawaadd 发表于 2013-12-20 17:56
没看懂后面的问题,请描述得具体一点

就是下图两缸向上升时,上图有杆腔回缩?
回复

使用道具 举报

 楼主| 发表于 2013-12-20 18:05:33 | 显示全部楼层
wawaadd 发表于 2013-12-20 17:56
没看懂后面的问题,请描述得具体一点

更正下图两缸上升时上图两缸有杆腔伸出:两个旋转马达旋转时也出现上图有杆腔伸出?
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:4
  • 打卡总奖励:8
发表于 2013-12-20 18:29:48 | 显示全部楼层
是否表现为一有系统压力就会伸出。还是只有当其他元件动作时才伸出?
回复

使用道具 举报

 楼主| 发表于 2013-12-20 18:34:31 | 显示全部楼层
wawaadd 发表于 2013-12-20 18:29
是否表现为一有系统压力就会伸出。还是只有当其他元件动作时才伸出?

拖轮下降时不伸出,上升时和马达旋转时就伸出
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:4
  • 打卡总奖励:8
发表于 2013-12-20 18:44:26 | 显示全部楼层
什么都不动作的时候,系统有无压力?
回复

使用道具 举报

 楼主| 发表于 2013-12-20 19:15:14 | 显示全部楼层
wawaadd 发表于 2013-12-20 18:44
什么都不动作的时候,系统有无压力?

什么都不懂系统靠11电磁溢流阀卸荷的
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:4
  • 打卡总奖励:8
发表于 2013-12-20 19:20:38 | 显示全部楼层
拖轮下降时,系统有无压力?
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:893
  • 打卡总奖励:1342
发表于 2013-12-20 19:25:39 | 显示全部楼层
尝试一下,不对请拍砖: 这可能与你的泵有关系,63YCY的柱塞泵,恒功率变量泵,当马达或拖链上升时需要比较大的流量,所以这时系统压力比较低,这时横梁处在上升状态,由于自重负载与插装阀上下腔压力相比较,由于上腔失压将插装阀打开,杆腔压力油卸荷。
回复

使用道具 举报
