力士乐A4VG闭式泵测试分析

xiaoshxin

闭式系统测试.pdf (112.91 KB, 下载次数: 126, 售价: 5 金钱)

2013-12-19 20:07 上传

点击文件名下载附件

光明磊落

LZ，小弟请教你几个问题。

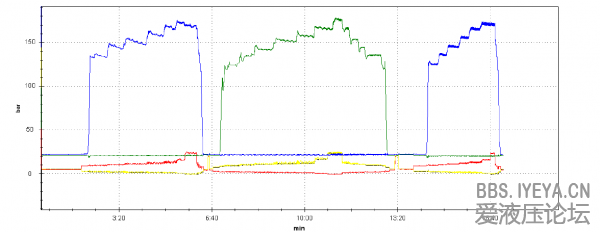

1.请问蓝线和绿线是Ma和Mb的压力吧？
2.Y1和Y2的加载方式是什么？瞬间还是逐渐递增？可否告知曲线？
3.红线和黄线，其中一路降低，另一路瞬间上升，斜盘是否往另一方向摆动？（也就是反向高压口输出流量？）
4.红线和黄线，为什么在很长一段时间内压力都低于齿轮泵的压力2.5MPa？而且似乎只有1~1.5MPa，这样足够变量了吗？
5.马达的背压调节为1.6MPa？对你变量机构的压力无影响吗？？

123aaa

请问高手有没有建立过A4VG带DA控制的模型呢？能不能将这个模型发给我，参考学习一下。
