液压流量或液压脉动

[复制链接]
发表于 2013-12-18 15:26:08 | 显示全部楼层 |阅读模式
最近在做一个课题,大概是这样的:有两个液压缸,液压缸的下半部分是液压油,上半部分是某种液体物料,这两个液压缸交替向包装袋(和火腿肠非常相似)中充入物料。但,每当一个缸送料完毕,另一个缸开始工作时就会出现出料不均匀不连续,即时大时小。导致每个袋子装入的料质量不稳定,有的多有的少。请问各位,怎样解决这个问题?
 楼主| 发表于 2013-12-18 17:03:58 | 显示全部楼层
怎么没人啊,大家帮帮我
回复

使用道具 举报

发表于 2013-12-18 21:50:36 | 显示全部楼层
有没有原理图或者图片什么的,这样才能给你做一些分析。
回复

使用道具 举报

 楼主| 发表于 2013-12-19 10:24:47 | 显示全部楼层
lipl_1988 发表于 2013-12-18 21:50
有没有原理图或者图片什么的,这样才能给你做一些分析。

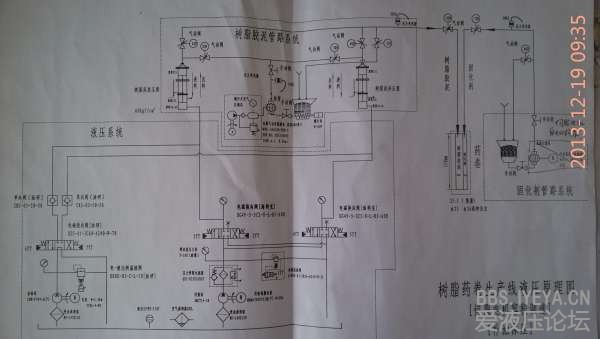

1.JPG ,这是原理图,关键问题在于:两个电磁换向阀分别控制两个树脂泥挤压缸,当两个树脂泥挤压缸换向时,出现树脂胶泥出料不连续,时大时小,最终导致药卷装袋质量有的多有的少。也就是树脂胶泥流量出现了较大的脉动。
回复

使用道具 举报

发表于 2013-12-19 14:57:15 | 显示全部楼层
奋斗无畏 发表于 2013-12-19 10:24
,这是原理图,关键问题在于:两个电磁换向阀分别控制两个树脂泥挤压缸,当两个树脂泥挤压缸换向时,出现 ...

看了一下原理图,现在现在有几个问题:
1、带油研单向阀的那一套压力源是做什么用的?
2、两个树脂泥挤压油缸是同事换向还是有先后顺序?若动作没有先后顺序,为什么不用一个换向阀控制?
关于问题的猜想:
1、树脂泥充入不充分,留有空间,导致除了不连续。解决办法,增加充料时间
2、在树脂泥挤压油缸和换向阀之间增加节流调速阀,在油缸回收时增加背压,这样可增加油缸填料密集度

希望对你有帮助。{:9_235:}
回复

使用道具 举报

 楼主| 发表于 2013-12-19 17:29:51 | 显示全部楼层
lipl_1988 发表于 2013-12-19 14:57
看了一下原理图,现在现在有几个问题:
1、带油研单向阀的那一套压力源是做什么用的?
2、两个树脂泥挤 ...

首先,非常感谢您的回复,建议也非常好。我回答一下你所提的两个问题:
      1.这是一家工厂自己设计的一套系统,你所说的带油研单向阀压力源最初本来是没有的,但是后来他们在生产中就发现两个挤压缸换向时出现流量不稳定的问题。为了解决这个问题,他们增加了这个压力源(后面称辅泵),他们的意图是:当左边挤压缸出料将要完毕(这时右边的挤压缸已经进料完毕)时,通过辅泵给右边的挤压缸建立起压力,这样当右边的挤压缸开始工作时不至于由于压力不足而导致充入的料不足。当右边挤压缸出料将要完毕而左边缸将要工作时,同样辅泵给左边缸建立起压力。   但,结果并不理想。
      2.按照他们现在的设计,不能用一个换向阀代替那两个换向阀。原因是:当左边挤压缸将要出料完毕时,右边的挤压缸其实已经进料完毕并且处于保压状态。这样,控制左边挤压缸的换向阀处于左位,控制右边的换向阀必须处于中位。

   下面说说我现在的想法:
    现在有个不成熟的想法,想在靠近出料口附近(比如压力变送器2BSQ附近)增加一个类似蓄能器的东西,当出现流量峰值时将其吸收掉,当出现流量谷值时能及时补充料。但现在有个问题,普通蓄能器工作介质是油液,而现在是树脂胶泥(有一定粘性,比油液稍大),不知道该怎么解决。请您指点指点!
回复

使用道具 举报

发表于 2013-12-20 10:27:53 | 显示全部楼层
奋斗无畏 发表于 2013-12-19 17:29
首先,非常感谢您的回复,建议也非常好。我回答一下你所提的两个问题:
      1.这是一家工厂自己设计的 ...

不建议在出料口附近增加蓄能器,因为出口附近的负载近乎为零,不能起到蓄能的作用,在者蓄能器不能作为流量的补偿元件,蓄能器是压力元件。
建议:
1、采用我上述提及的调速节流阀
2、在相同位置设置节流阀+平衡阀配置。平衡阀的开启依赖于另一路的压力设置

你能提供一下液压系统的参数吗?包括系统的流量、压力、伺服电机的转速。我做一下仿真分析
回复

使用道具 举报

发表于 2013-12-20 16:47:41 | 显示全部楼层
可以考虑加蓄能器试试
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:4
  • 打卡总奖励:8
发表于 2013-12-20 23:56:45 | 显示全部楼层
本帖最后由 wawaadd 于 2013-12-20 23:58 编辑

显然这个系统的伺服电机并没有很好的实现调速功能。如果没有伺服电机调速,系统以外一个调速元件都没有,想控制变负载条件下的流量或者说挤出速度恐怕也不容易
回复

使用道具 举报

 楼主| 发表于 2013-12-21 18:00:11 | 显示全部楼层
wawaadd 发表于 2013-12-20 23:56
显然这个系统的伺服电机并没有很好的实现调速功能。如果没有伺服电机调速,系统以外一个调速元件都没有,想 ...

怎样才能使得出料速度恒定?
