液压流量或液压脉动怎么解决

奋斗无畏

最近在做一个课题，大概是这样的：有两个液压缸，液压缸的下半部分是液压油，上半部分是某种液体物料，这两个液压缸交替向包装袋（和火腿肠非常相似）中充入物料。但，每当一个缸送料完毕，另一个缸开始工作时就会出现出料不均匀不连续，即时大时小。导致每个袋子装入的料质量不稳定，有的多有的少。请问各位，怎样解决这个问题？

China▲液压

1，检查油液，是否污染或进空气
2，泵出了问题，导致输出脉动
3，系统设计有问题，贴图、
等。
以上均可能造成脉动

奋斗无畏

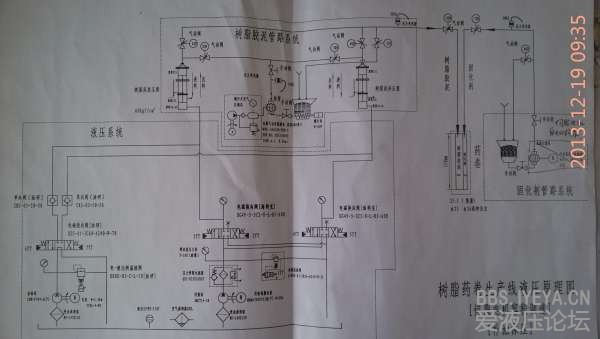

，就是这个系统

奋斗无畏

China▲液压 发表于 2013-12-18 19:15
1，检查油液，是否污染或进空气
2，泵出了问题，导致输出脉动
3，系统设计有问题，贴图、

，主要问题在于：两个树脂泥挤压筒换向时，导致树脂胶泥管出料不连续，时大时小。请指教！

China▲液压

奋斗无畏 发表于 2013-12-19 10:17
，主要问题在于：两个树脂泥挤压筒换向时，导致树脂胶泥管出料不连续，时大时小。请指教！

现象是否出现在齿轮泵供油时？

或者用柱塞泵+单个电磁阀开启单个挤压筒是否有这现象

xiaoshxin

两个送料油缸切换时间差怎么定的，切换频率，怎么实现切换的

奋斗无畏

China▲液压 发表于 2013-12-19 18:12
现象是否出现在齿轮泵供油时？

或者用柱塞泵+单个电磁阀开启单个挤压筒是否有这现象

齿轮泵本来就会导致流量脉动，但在这个问题中齿轮泵导致的脉动可以忽略，因为现场生产发现就在两缸切换时导致流量脉动较大。

奋斗无畏

xiaoshxin 发表于 2013-12-19 18:15
两个送料油缸切换时间差怎么定的，切换频率，怎么实现切换的

两缸的切换是由PLC控制系统控制的，在左边缸将要出料完毕时右边缸已经进料完毕，并且通过辅助泵给右边缸保压，为下一循环（右边缸出料，左边缸进料）做准备。

白水湾湾

5QD，6QD的工作流程是什么样的？？？填充物粘稠吗？6QD后的管段长吗？切换两缸时各阀操作时序看看

xiaoshxin

奋斗无畏 发表于 2013-12-19 18:35
两缸的切换是由PLC控制系统控制的，在左边缸将要出料完毕时右边缸已经进料完毕，并且通过辅助泵给右边缸保 ...

我觉得你这个上个袋子和下个袋子的更换时间和油缸的切换时间这块做的可能有问题，能否在确保下一油缸已经开始出料时才换上下一袋子
