憋压的一个奇怪问题

  [复制链接]
  • 打卡等级:初来乍到
  • 打卡总天数:58
  • 打卡总奖励:229
发表于 2013-12-14 21:34:29 | 显示全部楼层 |阅读模式
      本系统采用叠加阀。刚试机时,系统出现憋压现象,电机瞬间发热量很大,我即使将溢流阀调到最低,一样也是憋压。我就怀疑溢流阀不起溢流作用,换向阀卡阀。接着我就将溢流阀拆解,没发现异象接着我就将换向阀拆解,发现阀芯非常卡,我就将阀芯拿出来重新磨一磨,重装上阀体,检查不卡。
    最后我就将换向阀,溢流阀装配好,然后再调试,刚一开机,没有出现憋压现象,换向阀得电,油缸驱动负载时,溢流可以调压,调到最低压也没有问题。
    本人现在就是很想不明白,既然溢流阀没有问题,为什么刚开始试机时会出现憋压现象呢,即使换向阀卡阀,溢流阀也可以起作用啊?

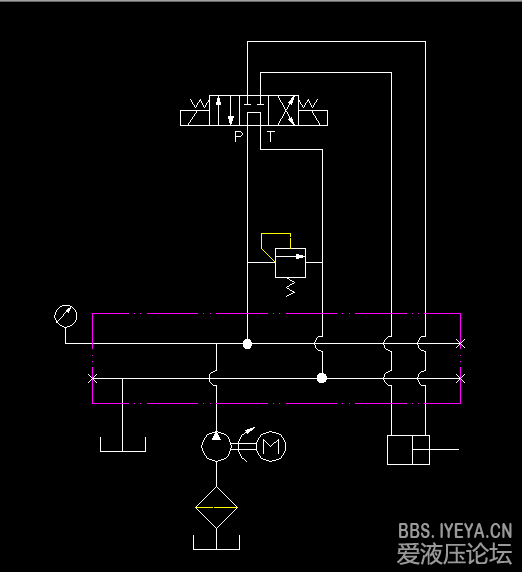

附一原理图

附一原理图
  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:3
发表于 2013-12-14 22:04:58 | 显示全部楼层
楼主,我有以下疑问:
1、憋压时压力多大?是否不随溢流阀的设定值变化?
2、这个溢流阀是直动式的,溢流流量一般不大。你采用的规格是多少?
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:31
  • 打卡总奖励:89
发表于 2013-12-14 22:07:32 | 显示全部楼层
这种情况,可能是溢流阀和换向阀同时卡死造成的。
因为即使是溢流阀不起作用,刚开机时,换向阀是处于中位,压力油应该能泄掉的。
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:58
  • 打卡总奖励:229
 楼主| 发表于 2013-12-14 22:17:08 | 显示全部楼层
seetheworld 发表于 2013-12-14 22:04
楼主,我有以下疑问:
1、憋压时压力多大?是否不随溢流阀的设定值变化?
2、这个溢流阀是直动式的,溢流 ...

憋压的程度就是能令电机(四极)转得慢,有烧毁的倾向。憋压时怎么调溢流阀,压力都不会变化。溢流阀流量没有问题,不然我最后调试怎么会解决呢
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:58
  • 打卡总奖励:229
 楼主| 发表于 2013-12-14 22:18:22 | 显示全部楼层
whxcxy 发表于 2013-12-14 22:07
这种情况,可能是溢流阀和换向阀同时卡死造成的。
因为即使是溢流阀不起作用,刚开机时,换向阀是处于中位 ...

我也怀疑是这样,但我拆解溢流阀,阀芯没有卡,阻尼孔也是通的
回复

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:1025
  • 打卡总奖励:2101
发表于 2013-12-14 22:34:51 | 显示全部楼层
楼主,我认为2楼问的问题挺到位,回答了,大家才好判断
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:57
  • 打卡总奖励:170
发表于 2013-12-15 08:12:06 | 显示全部楼层
这个问题放大家讨论的好早人咧呀
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:806
  • 打卡总奖励:1695
发表于 2013-12-15 08:55:19 | 显示全部楼层
刚开始试机时,换向阀中位也压力很高吗?即便是换向阀阀芯卡,中位机能也应该有啊。
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:772
  • 打卡总奖励:2750
发表于 2013-12-15 08:59:04 | 显示全部楼层
好像很奇怪,两个都卡。那液压油可能出问题了。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:5
  • 打卡总奖励:29
发表于 2013-12-15 09:18:23 | 显示全部楼层
我倒是觉得是换向阀节流导致的,不过压差还没达到溢流阀的调定值
回复

使用道具 举报
