背压对常闭的DBW型先导控制的电磁溢流阀的影响

zzfjct

9楼正解！120bar是串接的马达的压降。

初学者

楼主，第一张图能否传给我学习下标注？

一剑含笑

不影响，只影响你的溢流阀的开启压力，当需要溢流的时候那么压力要大于你设置的溢流压力。也就是说开启压力是你设置的溢流压力加上背压的压力。

zsp110

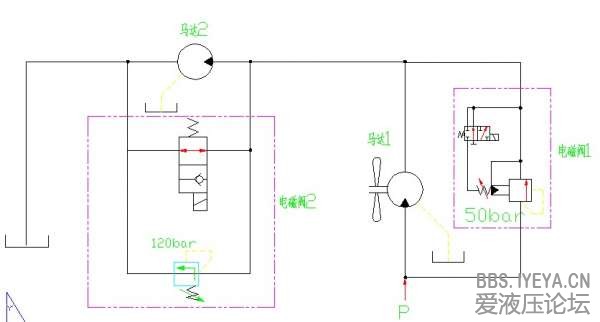

各位大侠，如下图所示。当电磁阀2得电，而电磁阀1失电，马达1时转时不转，而马达2一直能正常转动

zsp110

为何马达1不转时而马达2能正常转动，测量p口压力为150，而马达2进口压力为120，说明溢流阀1并没有溢流，油从哪流到马达2，当马达1不转时测的

qqqqqqwwww

zsp110 发表于 2013-11-26 19:17
为何马达1不转时而马达2能正常转动，测量p口压力为150，而马达2进口压力为120，说明溢流阀1并没有溢流，油从 ...

与马达1并联的像是顺序阀，设定压力50BAR，当P口压力150时，与马达2并联的溢流阀设定压力120，起安全保护作用，并不是马达2的进口压力，那么马达2的进口压力应该是100.若马达1的负载大于50，那么马达1就不转，液压油走并联的顺序阀这一路。不对请指正。

zsp110

qqqqqqwwww 发表于 2013-11-26 20:16
与马达1并联的像是顺序阀，设定压力50BAR，当P口压力150时，与马达2并联的溢流阀设定压力120，起安全保 ...

电磁阀1我使用的时DBW的常闭的电磁溢流阀，这个是我实际应用中测的的

qqqqqqwwww

zsp110 发表于 2013-11-26 21:41
电磁阀1我使用的时DBW的常闭的电磁溢流阀，这个是我实际应用中测的的

实际你的溢流阀在这里起了顺序阀的作用,若要马达1运转正常,必须加大溢流阀的设定压力,或者让溢流阀T口接油箱。
