液压系统压力问题

紫晨茹晶 · 发表于 2013-11-23 14:43:52

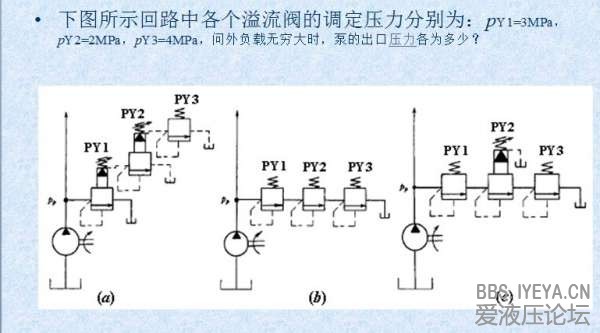

大侠们帮忙看看三种情况下溢流阀的连接方式不一样泵的出口压力各为多少

wawaadd · 发表于 2013-11-23 15:06:10

2MPa 9MPa 7MPa

qqqqqqwwww · 发表于 2013-11-23 15:37:31

楼上正解,图a中系统压力由远程调压阀pY2决定,图b中出口加背压,图c出口加背压,但中间先导溢流阀远控口接油箱,直接打开。

zzfjct · 发表于 2013-11-23 15:38:44

基本功能原理测验，是2、9、7MPa

紫晨茹晶 · 发表于 2013-11-23 17:21:10

qqqqqqwwww 发表于 2013-11-23 15:37
楼上正解,图a中系统压力由远程调压阀pY2决定,图b中出口加背压,图c出口加背压,但中间先导溢流阀远控口接油箱 ...

哥们能够给说具体点吗谢谢

jiahaibin010 · 发表于 2013-11-23 17:54:57

学习中，给哥们顶起来

qqqqqqwwww · 发表于 2013-11-23 19:40:07

紫晨茹晶发表于 2013-11-23 17:21
哥们能够给说具体点吗谢谢

把先导式溢流阀的工作原理搞明白就差不多了。

qqqqqqwwww · 发表于 2013-11-24 08:40:10

图a中先导溢流阀pY1的开启压力由pY2决定,pY2的远控口由pY3压力决定,因为pY3设定4Mpa,大于pY2的设定压力2Mpa,所以液压油走pY2的先导阀弹簧腔,并不走pY3,所以a图中系统压力是pY2的设定压力2Mpa。图b中直动式溢流阀出口即T口加背压,背压1:1地提高开启压力,所以图中相当于三个液阻串联,系统压力为3+2十4=9 图c中直动式溢流阀与先导式串联,原理同上,但中间先导溢流阀远控口通油箱,所以无背压,故系统压力等于3十4=7 先导式溢流阀若接远控溢流阀,须注意远控阀的调压值小于前级溢流阀设定值,若大于则压力仍是先导式溢流阀的设定值。

zzfjct · 发表于 2013-11-24 10:48:03

本帖最后由 zzfjct 于 2013-11-24 12:29 编辑

先导接法的溢流阀，后阀设定压力大于前阀，后阀无作用；后阀设定压力小于前阀，后阀压力为溢流压力；不管前后阀，只要遥控口接油箱，该阀视为直通。
主油路串连接法的溢流阀，则多个压力相加。

Thinking11111 · 发表于 2013-11-24 11:11:06

qqqqqqwwww 发表于 2013-11-24 08:40
图a中先导溢流阀pY1的开启压力由pY2决定,pY2的远控口由pY3压力决定,因为pY3设定4Mpa,大于pY2的设定压力2Mpa ...

高手，回到的非常正确，理解的也很到位
