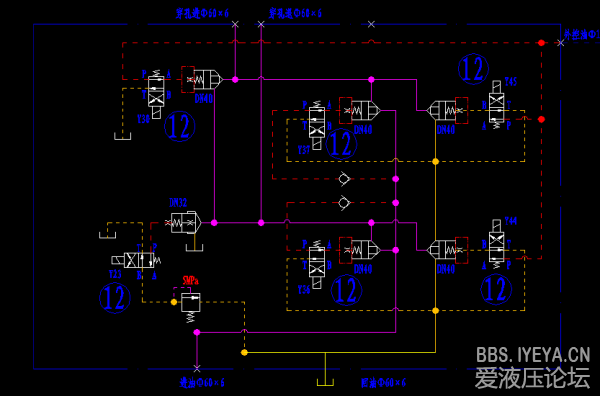

插装阀油路图

henry214 · 发表于 2013-11-16 20:20:36

y37通电，穿孔缸前进，y30，y23，y44，y45通电，保压，y36通电穿孔缸后退，挤压机保压是干什么用的，还有就是那天我们忘记y23那边的溢流阀了，穿孔退的时候溢流阀怎么不会打开跑油呢？

补充内容 (2013-11-17 18:06):
只写了进油得电，忘记写回油了。y37得电从y44回油（y44常开），所以y45也要同时得电。穿孔退的时候相反的。

补充内容 (2013-11-17 18:19):
4683938技术交流群，欢迎大家共同讨论机，液，电的设计心得。。

qqqqqqwwww · 发表于 2013-11-16 20:56:45

穿孔时的压力限制在50公斤吧，由Y23控制，若Y44，Y45不得电，穿孔缸前进进油从Y44和Y45处回油箱。只有Y30得电时Y23溢流阀才起作用。

qqqqqqwwww · 发表于 2013-11-16 21:01:21

穿孔缸后退时Y23不得电，5MP溢流阀根本不起作用，截止状态，这时P通A，并不是P通B。

gaosilang · 发表于 2013-11-16 21:24:46

这是什么机器？这是什么机器？

henry214 · 发表于 2013-11-16 21:50:02

qqqqqqwwww 发表于 2013-11-16 20:56
穿孔时的压力限制在50公斤吧，由Y23控制，若Y44，Y45不得电，穿孔缸前进进油从Y44和Y45处回油箱。只有Y30得 ...

我的意思是y23中间是有小孔的，油液流过会有压差呀，没有溢流阀，压差不是会直接把阀芯打开吗？那其他动作就都不会动了。

雨夜孤心 · 发表于 2013-11-16 21:56:53

这是个换向回路吧

流向世界 · 发表于 2013-11-16 23:03:15

这种油路要怎么看才容易看懂我还不太会看求大师指点

qqqqqqwwww · 发表于 2013-11-16 23:04:51

请问:图中控制油压力多少公斤?你是挤压的铝管吗?穿孔设定压力是否5Mpa?

冻结best · 发表于 2013-11-17 08:54:53

楼主把系统压力值附上

qqqqqqwwww · 发表于 2013-11-17 08:57:36

你的穿孔缸前进回油靠那个阀实现？还有穿孔缸回退回油靠那个插装阀实现？是不是油路图不全？
