调压回路和调速回路的区别

一脸不屑

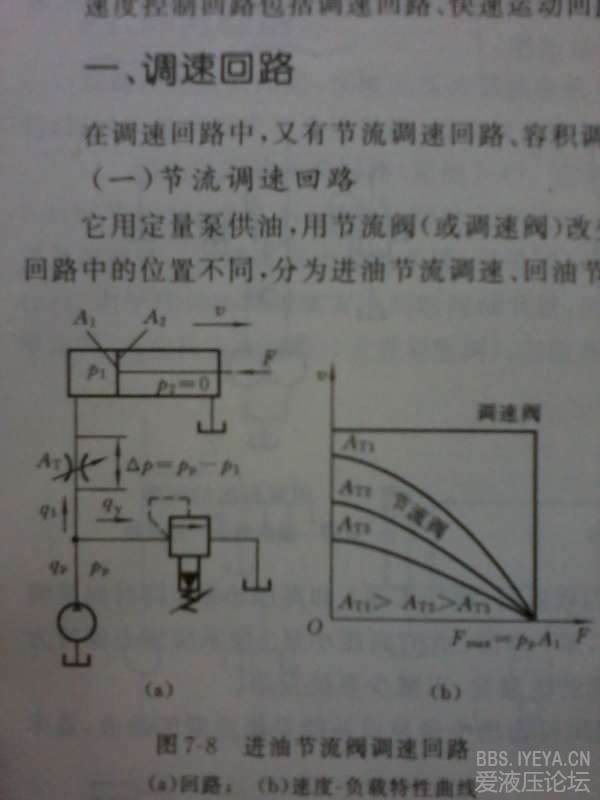

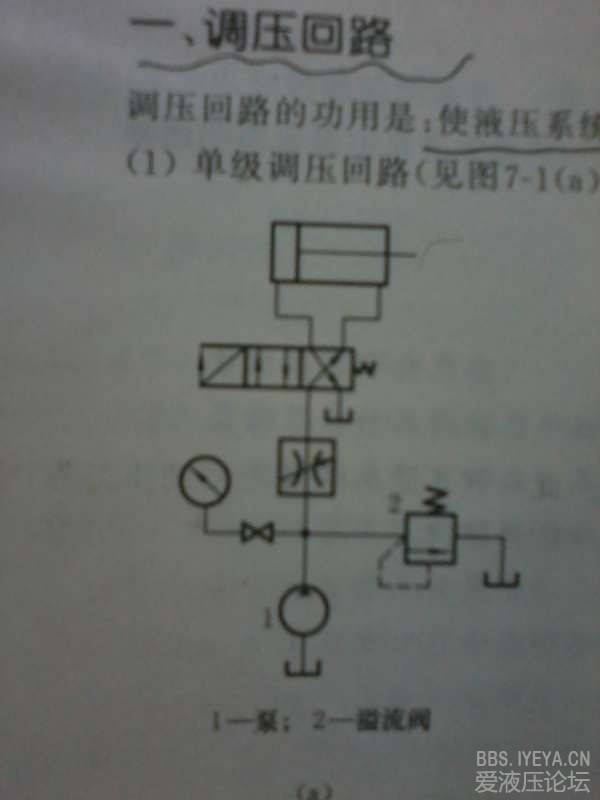

本人刚接触液压不久，想问问各位老师，图中的 调压回路 和 节流调速回路 的区别在哪里呢？
我觉得两者形式上看起来差不多，
前者到达一定压力溢流阀才开启，起安全限压作用；
后者在工作中溢流阀是一直有油通过，以保证油源压力恒定，这么理解对吗？
麻烦大家帮忙指导一下，如果存在误区还请指正，谢谢了！

许雷

这两个说的不是一样的元件，每个回路即有调压又有调速

分开旅行

这个肯定不一样，加以你多看看书，其实这个很简单的

一路走着

控制的目标不一样

一脸不屑

分开旅行 发表于 2013-11-14 16:13
这个肯定不一样，加以你多看看书，其实这个很简单的

额……我觉得液压图从形式上看差不多，就是不知道具体工作起来是什么样的，至于控制的目标不同这点我是知道的。麻烦您看看我帖子中对溢流阀的理解对吗？麻烦老师了

chenaicai1314

感觉着两个图里都有着调速的功能，实际上调压回路起作用的主要是溢流阀，而调速回路主要起作用的是节流阀或者调速阀。看看官忠范版的 液压传动系统 ，比较清晰。
溢流阀有常开常闭之分，常开的一直有油通过。个人拙见

今夕何夕

理解不一样

豹子

前者就是比较简单的往复油路；后者通过外作用力和溢流阀设定的压力之间的压差来控制流量，达到调速的目的。

sdh1818

调压回路是控制整个系统的压力，调速回路是控制一个回路的执行器的速度。虽然，溢流阀都有可能发生溢流作用，但是，他们设计的功能是不一样的！

zdj1234

控制目的不一样。
