关于液压泵的变量调节曲线

  [复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:1
发表于 2013-11-11 17:34:25 | 显示全部楼层 |阅读模式
本帖最后由 wanghao0201 于 2013-11-11 17:36 编辑

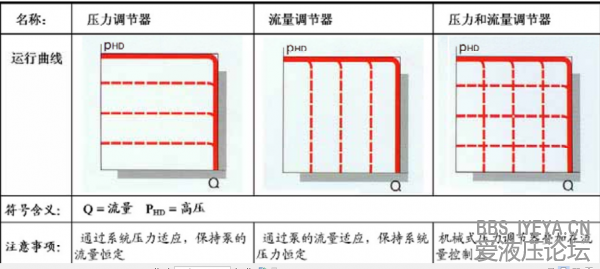

1、压力调节器曲线
     这个曲线是不是可以理解为:无论压力怎么变化,流量都是恒定的。但是这个压力变化指的是工作过程中随着负载改变而变化的压力还是在工作前设定好的压力。 如果是提前设定好的,那是不是可以把这个曲线看成是限压定量 的解释;
2、流量调节器曲线
     同样这个曲线是不是可以理解为:无论流量怎么变化,压力都是恒定的。但是这个流量变化指的是工作过程中的随着工况变化而改变的流量还是提前设定好的排量。如果是提前设定好的排量,那是不是可以把这个曲线看成是手动变量泵的解释;


    小弟不才,求高手答疑解惑!!!!

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:1
 楼主| 发表于 2013-11-11 17:35:41 | 显示全部楼层
我的图呢?补上
回复

使用道具 举报

发表于 2013-11-11 19:32:29 | 显示全部楼层
注意事项里讲得很清楚
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:17
  • 打卡总奖励:43
发表于 2013-11-11 19:48:15 | 显示全部楼层
这只是在实验室里做的试验,不要拘泥于这个!运用中还得遵循N=PQ。
回复

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:1256
  • 打卡总奖励:4603
发表于 2013-11-11 19:53:44 | 显示全部楼层
您好,尝试参与一下:
1、因负载变化的两个变量:压力、流量;
2、压力调节器曲线:
(1)压力是变量;
(2)压力切断前,同意您的“限压定量泵”的解释;
(3)压力切断时保压和近似零流量输出的性质有别于阀控系统中的定量泵;
3、流量调节曲线:
(1)流量是变量;
(2)本人对您提及的“手动变量泵”的观点持保留意见;
(3)目前的电控流量泵能满足这个曲线要求(这里不赘述了);
4、压力和流量调节器:
(1)压力和流量是变量;
(2)二者动态与负载对压力和流量的要求匹配,即负载敏感;
谢谢!
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:4
  • 打卡总奖励:8
发表于 2013-11-11 20:57:09 | 显示全部楼层
拿2来说,“无论流量怎么变化,压力都是恒定的”是不对的,负载很小或者为零(直接接油箱),压力根本建立不起来,不满足建立“恒压”调定值的条件
回复

使用道具 举报

  • 打卡等级:伴坛终老
  • 打卡总天数:2327
  • 打卡总奖励:6694
发表于 2013-11-12 08:03:33 | 显示全部楼层
学习一下
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:1
 楼主| 发表于 2013-11-12 08:25:59 | 显示全部楼层
xwy@home 发表于 2013-11-11 19:53
您好,尝试参与一下:
1、因负载变化的两个变量:压力、流量;
2、压力调节器曲线:

关于您压力调节曲线的问题:
第三条,有点恒功率的意思,另外,第二条加上第三条,这不就是力士乐的A10VSO  DFR控制的解释吗?
关于您流量调节曲线的问题:
流量是变量没错,我想知道的是,这个可变量是在工作过程中随时变化的,还是为了保证某种工况,提前设定好的?
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:122
  • 打卡总奖励:828
发表于 2013-11-12 08:28:32 | 显示全部楼层
这个是流量不随负载压力变化而变化,流量恒定!可以看看负载敏感系统和压力补偿系统,看懂了你的疑问也就解决了
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:58
  • 打卡总奖励:150
发表于 2013-11-12 08:29:54 | 显示全部楼层
分别可以在曲线包围的区域内工作。
回复

使用道具 举报
