挖掘机系统标的这几个流量什么意思

大众 · 发表于 2014-4-17 10:14:56

典型的阀后补偿LS系统，研究下这个就明白了
挖机和普通工程机械不一样，由于量大，功能单一，所以液压系统被集成化了，出现了挖机专用主阀、行走系统等
其实用LS 一样可以实现挖机所有功能，只不过成本太高

想你的样子 · 发表于 2014-4-17 13:46:27

rebook163 发表于 2014-4-17 09:13
LS的压力不是由阀芯开口面积大小产生的，是来源于负载。

错错！LS系统，LUDV系统叫什么啊？与负载无关的流量分配系统，你说能和负载无关吗。阀口大小产生不同的压降，也就产生不同的LS压力

想你的样子 · 发表于 2014-4-17 13:47:25

rebook163 发表于 2014-4-17 09:13
LS的压力不是由阀芯开口面积大小产生的，是来源于负载。

和负载无关

rebook163 · 发表于 2014-4-17 14:08:51

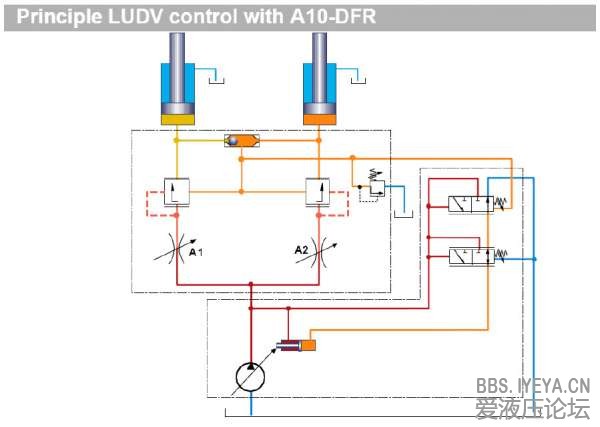

附件是个关于LUDV的简单描述，看完后我们再讨论

iRexroth · 发表于 2014-4-23 21:46:38

想你的样子发表于 2014-4-17 13:46
错错！LS系统，LUDV系统叫什么啊？与负载无关的流量分配系统，你说能和负载无关吗。阀口大小产生不同的压 ...

与负载无关并非说的泵控与负载无关。

2015233887 · 发表于 2014-5-27 19:22:46

执行元件对流量的需求不一样，例如，油缸的缸径，杆径的大小，伸出、缩回的速度不同决定了每片阀需要的最大流量是多少。所以，每片阀的最大流量是不一样的。另外，实际流量的大小是取决于司机的，他通过操纵手柄的摆角来实现流量的大小。

2015233887 · 发表于 2014-5-27 19:28:32

iRexroth 发表于 2014-4-23 21:46
与负载无关并非说的泵控与负载无关。

压力是由负载决定的，这一点毫无疑问。
与负载无关的流量分配是指：虽然负载一直在变化，但是如果给与一个固定的阀芯开度，阀出口的流量是保持恒定的。

zjf8502 · 发表于 2014-7-12 10:40:55

各系统最大流量不一样！

flytanghai · 发表于 2014-7-17 22:49:14

LS与LUDV还没深层次的研究过！还在学习！

fhq324 · 发表于 2014-7-30 16:41:35

每个工作机构运动所需速度不同，所以对其分配的流量不同。
