A6VM160马达

  [复制链接]
发表于 2013-11-4 10:09:08 | 显示全部楼层 |阅读模式

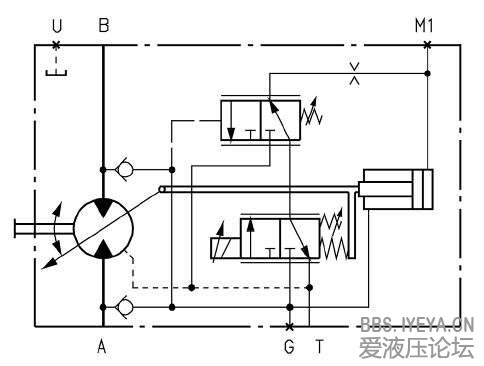

请教如图A6VM160马达的工作原理,如何进行排量调节
  • 打卡等级:无名新人
  • 打卡总天数:4
  • 打卡总奖励:8
发表于 2013-11-4 11:15:22 | 显示全部楼层
比例电磁铁控制、伺服柱塞位移-力反馈、带压力切断的比例控制变量马达
回复

使用道具 举报

发表于 2013-11-4 14:02:58 | 显示全部楼层
带压力切断功能的电比例马达?
回复

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:258
  • 打卡总奖励:1006
发表于 2013-11-4 15:24:58 | 显示全部楼层
电比例控制带压力控制功能。在电比例控制的基础上增加压力控制,压力控制优于电比例控制。系统压力到达压力控制设定点,马达将变到更大的排量。这时系统压力降底,减小控制偏差。随着排量增加,马达获得更大的扭矩,压力保持不变。
回复

使用道具 举报

发表于 2013-11-5 08:52:12 | 显示全部楼层
那不有比例电磁铁么?
回复

使用道具 举报

 楼主| 发表于 2013-11-5 09:16:21 | 显示全部楼层
我想知道压力控制阀是切断功能吗?
回复

使用道具 举报

发表于 2013-11-5 11:37:22 | 显示全部楼层
你这个是EP.D的马达,类似HD.D的,基本原理是随着比例电磁阀的电流大小将马达排量有大向小减小,实现无极调节。但是当排量减小到系统压力升高到压力切断阀的设定压力时就会切断,此时马达排量摆回最大,起到安全保护作用
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:9
  • 打卡总奖励:50
发表于 2013-11-5 23:04:20 | 显示全部楼层
静静等待 发表于 2013-11-5 11:37
你这个是EP.D的马达,类似HD.D的,基本原理是随着比例电磁阀的电流大小将马达排量有大向小减小,实现无极调 ...

具体是怎么实现压力切断的?里面是什么机械结构?与sauer90系列泵原理有何不同?
回复

使用道具 举报

 楼主| 发表于 2013-11-6 08:16:54 | 显示全部楼层
静静等待 发表于 2013-11-5 11:37
你这个是EP.D的马达,类似HD.D的,基本原理是随着比例电磁阀的电流大小将马达排量有大向小减小,实现无极调 ...

谢谢,明白了
回复

使用道具 举报

发表于 2013-11-6 08:45:42 | 显示全部楼层
猪吼吼 发表于 2013-11-5 23:04
具体是怎么实现压力切断的?里面是什么机械结构?与sauer90系列泵原理有何不同?

1、你看马达的原理,里面有一个压力切断阀,当A或B油路的压力升高到压力切断阀的弹簧设定压力时这个阀就会动作,时伺服活塞大腔的油液泄掉从而使马达排量摆回最大
2、关于萨澳90闭式泵我没有用过,手头没有资料所以不好乱说撒。不过各家的东西都差不多,我就说下和力士乐A4VG泵的区别,A4VG的压力切断其实是通过一个梭阀把A或B油路压力作为控制压力引导压力切断阀上(这个压力切断阀其实本质上是个溢流阀,这和A6VM马达的不同),当压力超设定时将闭式泵的控制油给泄掉来实现泵排量回零
回复

使用道具 举报
