电缆滚筒-恒功率阀

ao923

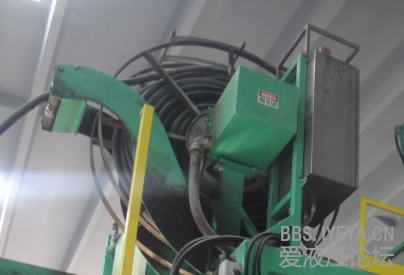

用液压马达驱动电缆滚筒回路上是什么样的原理，张力和速度怎么控制。有没有不是泵上用的恒功率阀。
有类似的资料敬请分享。谢谢

xiaoshxin

是不是有个恒张力控制

zhangrongji85

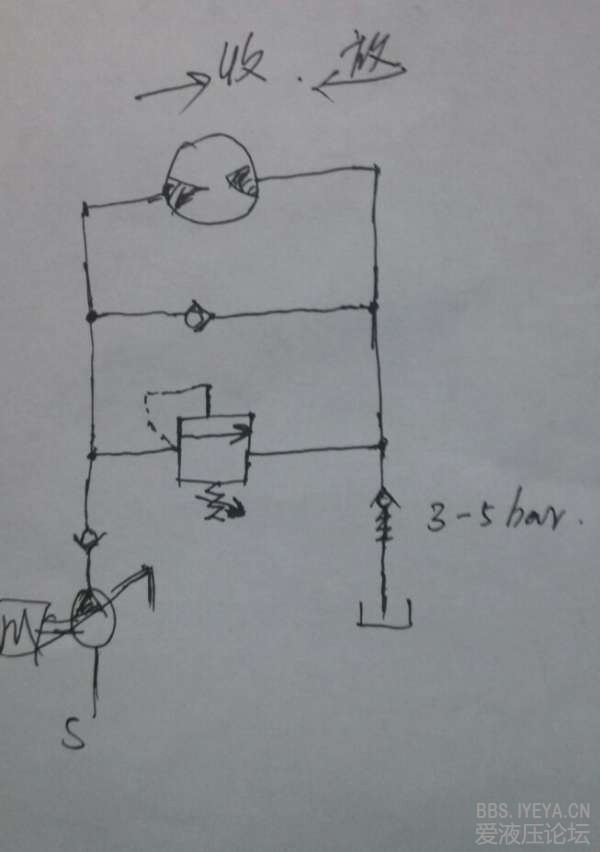

应该是恒张力，大致画了个草图：

loulei

这个应该跟抓斗上的卷盘差不多啊

xiaoshxin

loulei 发表于 2013-11-1 19:08
这个应该跟抓斗上的卷盘差不多啊

对了，你给讲讲抓斗上的卷盘随动是怎么控制的，一年多了，还没给讲

appleliu

zhangrongji85 发表于 2013-11-1 16:48
应该是恒张力，大致画了个草图：

你好，能详细解释下是如何保持有个张力吗？

静静等待

可以参考连续墙抓斗的卷缆装置或者电动铲运机的液压自动卷缆装置

流向世界

求教求指点

zhangrongji85

appleliu 发表于 2013-11-1 23:18
你好，能详细解释下是如何保持有个张力吗？

其实是卷筒的恒扭矩,马达排量一定时,只需要限定系统压力即可以达到恒扭矩的目的;
P口有压力,卷筒开始"收缆",当电缆收到拉紧,溢流阀开始溢流.此时卷筒保持在"恒扭矩"
"放缆"是被动的过程,电缆拖着马达转,此时靠背压阀给马达供油.
调节溢流阀压力，就可调节张力大小
楼上已经说了，液压抓斗胶管随动系统，码头电动吊车自动排电缆系统都是这个原理

loulei

其实是卷筒的恒扭矩,马达排量一定时,只需要限定系统压力即可以达到恒扭矩的目的;
P口有压力,卷筒开始"收缆",当电缆收到拉紧,溢流阀开始溢流.此时卷筒保持在"恒扭矩"
"放缆"是被动的过程,电缆拖着马达转,此时靠背压阀给马达供油.
调节溢流阀压力，就可调节张力大小
就是这样的
