力士乐泵的先导阀为什么都是采用大、小弹簧的方式？

carter23999

的确是2个，个人觉得一大一小是不是对负载的各种变化能做出及时的反应

qqqqqqwwww

调压顶丝是作用在两件弹簧上吗?

烤肉拌饭1988

zhangrongji85 发表于 2013-11-1 10:33
双弹簧可以缩小长度,避免共振,当一根断裂,另一根还可以起作用,提高了设备工作可靠性.
比如液动换向阀弹簧， ...

受教了···········

液压虫子

linwowotou 发表于 2013-11-1 09:34
你确定那是两个弹簧？还是看看实体再说吧，我们拆的A10的泵里都是一个。

老师拆过A10泵么？有图片没，能共享么？

液压虫子

zhangrongji85 发表于 2013-11-1 10:33
双弹簧可以缩小长度,避免共振,当一根断裂,另一根还可以起作用,提高了设备工作可靠性.
比如液动换向阀弹簧， ...

这个很靠谱！

液压虫子

zhangrongji85 发表于 2013-11-1 10:55
不能以弹簧的个数来判断恒压或者恒功率曲线.
主要看弹簧的调节方式
楼主的内外弹簧只靠一个顶丝调节,也 ...

前辈是高人！
鄙人菜鸟，别嫌啰嗦，再请教两个问题
1、前辈碰见过双弹簧的这种结构，其中一根弹簧断裂的情况么？是不是其中一根断裂了，调节顶丝，压缩另一根弹簧，以获得与双弹簧大致相当的力，我可以这么理解么？
2.前辈有恒功率弹簧的图片么，能讲讲双顶丝调节的弹簧的调节方式，及恒功率曲线的成因么？
鄙人

xwy@home

您好，尝试参与一下：
1、您提及图片中DR阀目前在国内有双弹簧的也有单弹簧的；如力士乐那种“大头阀”DR阀中多为双弹簧，有些国内泵源DR为单弹簧；
2、由于这种泵源的职能阀调节是基于压力补偿原理即压差调节的，单双弹簧的区别在于压差反映到液压力的大小，具体到弹簧上是弹簧弹力（刚度）的问题，这个是需要计算选型的，这里不赘述了；
3、FR阀目前多为双弹簧（没见过单弹簧的），因为X口需要根据不同职能外接油路，如DRG接溢流阀、DFR(1)流量调节阀，所以选用双弹簧（个人感觉）。
4、恒功率阀为双弹簧（前端）这个是双曲线近似问题，是个老生常谈的问题了，不赘述了。

xwy@home

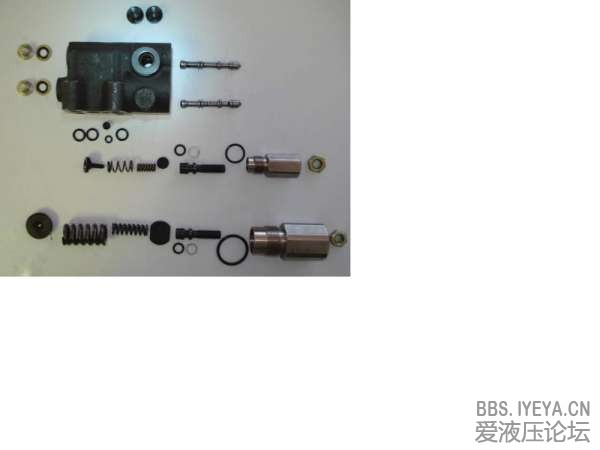

附传两张图片，图一为双弹簧（DR），图二为单弹簧(DR)；其实前端的活塞、顶柱还是有区别的（不赘述了）。

泛舟

大小弹簧的螺旋方向不一致，是一个左旋，另一个右旋。原因或原理？

xwy@home

scgbb 发表于 2013-11-2 10:00
大小弹簧的螺旋方向不一致，是一个左旋，另一个右旋。原因或原理？

两支弹簧受力方向和一致，如果旋向一致的话，会有干涉即互相绕入彼此，影响压差控制。
