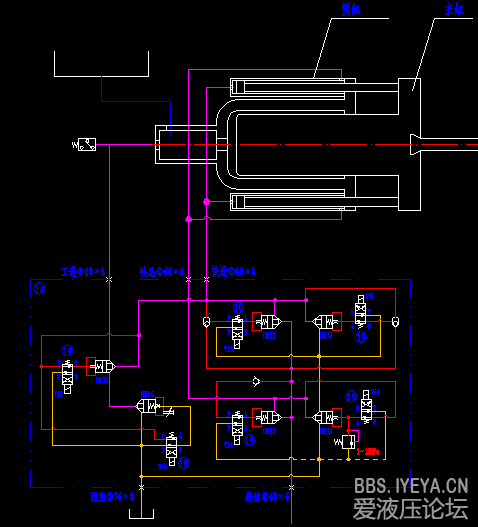

完整油路图呢

henry214

我不知道怎么修改上次的那个帖子了，完整的有油路会有点小呢，先导油路会有点看不清楚。还有个变量泵提供压力油，我补充一下工艺，y13，y40一起通电，快进塞腔进油，杆腔回油，y14，y41通电杆腔进油，塞腔回油，快进转工进的时候是y13，y42，y45（泄压阀）y40（回油）的一起得电的。

qqqqqqwwww

这是挤压机的油路图,不知是多少吨的?y13和y40通电时两侧缸活塞端进油,杆端回油,处于快进状态,y14和y41通电时处于快退状态,工进时主缸和侧缸活塞端进油加压,y13,y40,y42,y45同时得电。

qqqqqqwwww

Y13虽然没关闭，主机照样不往前运动了啊，此时系统主油路受变量泵控制，主泵不供油即主油路压力为零，主泵摆角为零，你说是不是？当后退时，主泵重新摆角供油，此时若Y13关闭不严，主机就可能往前进，待Y13主阀芯关闭后，主机才开始后退动作。

qqqqqqwwww

建议你仔细分析一下主机各个动作中各个插装阀的得失电情况，必须结合着主泵的带载或泄压，两者结合着分析，就没有问题了。
