SUN先导泄压型减压溢流阀用途

小设计师

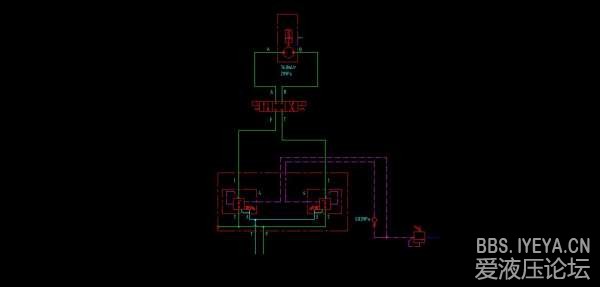

原理如图所示，马达带升降负载，请教并联的那两个减压阀是如何工作的？

asekss

我们公司有个步进冷床液压系统也使用了SUN的减压溢流阀，大家俗称三通减压阀

shlixin

正向减压，反向溢流以提供背压

小设计师

shlixin 发表于 2013-10-28 21:34
正向减压，反向溢流以提供背压

P口同时接了两个阀的2口，那么在初始状态，马达如何转动？

qqqqqqwwww

小设计师 发表于 2013-10-29 07:47
P口同时接了两个阀的2口，那么在初始状态，马达如何转动？

这是sun外控加压型减压溢流阀,当左边阀进油时,2通1,此时背压等于减压阀弹簧设定压力加上4口背压,背压值等于右边直动溢阀的调整压力加上单向阀背压值。右边阀回油1通3溢流,背压等于直动式溢流阀的设定值.同理当右边进油,左边回油时分析同上。

qqqqqqwwww

小设计师 发表于 2013-10-29 07:47
P口同时接了两个阀的2口，那么在初始状态，马达如何转动？

对不起,刚才分析反了,应该是减压阀设定压力减去4口的背压才对,因3口压力为0,这个压力与1口压力比较决定阀口开启。

只恋蓝黑

qqqqqqwwww 发表于 2013-10-29 08:37
这是sun外控加压型减压溢流阀,当左边阀进油时,2通1,此时背压等于减压阀弹簧设定压力加上4口背压,背压值等 ...

不错，学习了，谢谢

qqqqqqwwww

小设计师 发表于 2013-10-29 07:47
P口同时接了两个阀的2口，那么在初始状态，马达如何转动？

两个减压阀同时通油，进油与回油与你的减压阀弹簧设定值有关系。

709366750

“P口同时接了两个阀的2口，那么在初始状态，马达如何转动？”
     我没有见过SUN的这种阀，但从原理图上看，在初始状态，电磁换向阀在中位，A、B口封住，减压阀的外加控制口有溢流阀调定的压力限制，减压阀是关闭状态。
      当电磁阀换向后如左侧进油，A口有大的压力（负载）产生，在此压力作用下，减压阀开启，开口量由负载力平衡弹簧力+溢流阀调定力决定。右边的减压阀出口比在中位时卸压，在外加控制压力作用下，打开1-3通道回油，这时，P口不通。——个人观点，希望大家讨论。

709366750

“P口同时接了两个阀的2口，那么在初始状态，马达如何转动？”
     我没有见过SUN的这种阀，但从原理图上看，在初始状态，电磁换向阀在中位，A、B口封住，减压阀的外加控制口有溢流阀调定的压力限制，减压阀是关闭状态。
      当电磁阀换向后如左侧进油，A口有大的压力（负载）产生，在此压力作用下，减压阀开启，开口量由负载力平衡弹簧力+溢流阀调定力决定。右边的减压阀出口比在中位时卸压，在外加控制压力作用下，打开1-3通道回油，这时，P口不通。——个人观点，希望大家讨论。
