油缸缓冲回路

二一黑客

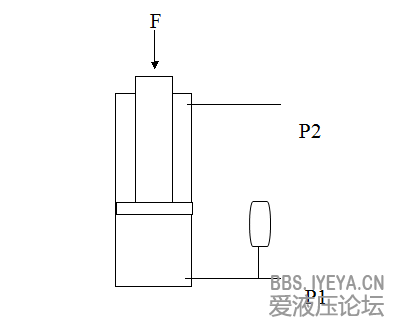

最近设计了一个液压油路，主要工作部分就是一条油缸，无杆腔有路上有一个蓄能器吸收缓冲。



现今要达到的目的是:
情况一、初始状态油缸杆完全伸出，当力F达到1000N时，油缸杆要往下走。假如此时压力P1为5Mpa，P2为0Mpa。
情况二、初始状态油缸杆完全伸出，现需要当F为800N时缸杆要往下走。这个时候能不能往P2处注油，提高有杆腔的压力，从而实现在原有系统不变的情况下，F为800N时油缸杆就往下走。
情况二能不能实现？
由于初次设计，对油缸的力学方面不是很熟悉，请各位高手指导。个人考虑了一些，比如说油缸的摩擦力、油缸杆伸到头后，P2还能不能增压等。

小手指

我感觉能行，但你要控制好P2进油的压力

异乡的陇西人

可以的，根据油缸活塞杆侧的面积就可以计算出当F=800N时，P2的压力。P2只要克服200N的力就好了。对这个油缸，摩擦力这些计算式可以忽略。油缸升到头的时候并不是说压力油进不去的，不用考虑启动的问题。油缸设计的时候已经考虑到的了启动的问题，要是有条件的话可以找油缸图纸看看，或是拆开看看油缸。

二一黑客

异乡的陇西人 发表于 2013-10-22 16:34
可以的，根据油缸活塞杆侧的面积就可以计算出当F=800N时，P2的压力。P2只要克服200N的力就好了。对这个油缸 ...

谢谢，能实现动作了接下来就可以实施数据计算了

gywtz

觉得用力传感器反馈控制电磁阀电磁铁就可以实现
