关于伊顿IH双级微调平衡阀的工作原理

液压虫子

EATON，IH双级微调平衡阀，据说可以解决油缸的爬行问题！

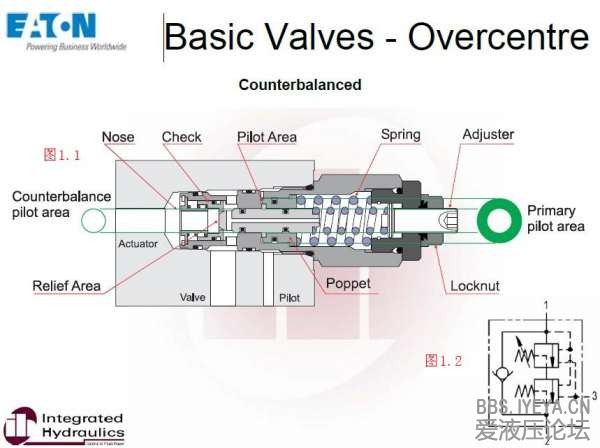

图1.1，阀的结构剖面图，初级先导比4：1，次级先导比0.5:1；
图1.2，阀的原理符号；

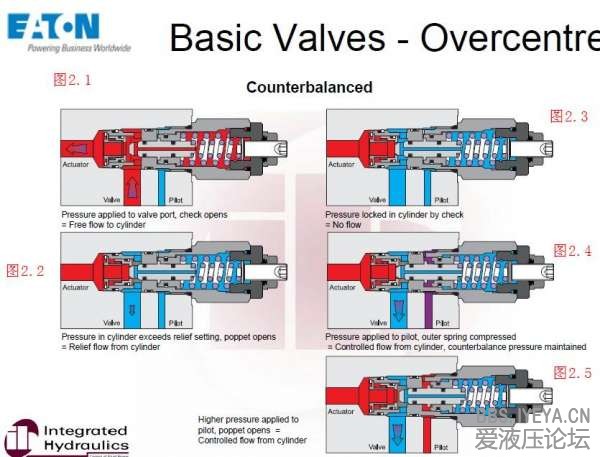

图2.1，阀的单向功能；
图2.2，阀的溢流功能；
图2.3～2.5，阀的液控节流功能；
我有两个疑问：
1)图2.4中，先导活塞(图1.1，Poppet)开启后，主阀芯是跟着先导活塞运动还是跟先导活塞之间有个静差（动平衡状态下，两者有段距离差）？
2）在先导活塞(图1.1，Poppet)开启后，次级弹簧是怎样对主阀芯作用的，并怎样影响主阀口压力的？
请教各位大师，给指点一下，没整明白

小小天使

主阀芯台肩左右的直径大小是不一样的

muzi608

主阀芯与POPPET相接处有一个台阶,
如要推开主阀芯,先必须推开POPPET,而推开POPPET需靠PILOT油压
POPPET打开后,ACTUATOR油压与次级弹簧比较

液压虫子

muzi608 发表于 2013-10-17 21:14
主阀芯与POPPET相接处有一个台阶,
如要推开主阀芯,先必须推开POPPET,而推开POPPET需靠PILOT油压
POPPET打 ...

一、按楼主的意思，我这样理解对不对：
POPPET被PILOT油压打开后，主阀芯受到以下三个力作用：
1）ACTUATOR作用于Relife area面积上，使阀芯趋于开启的压力
2）PIOLT作用于主阀芯counterbalance piolt area差动面积上的压力，也趋于打开阀芯
3）作用于主阀芯的次级弹簧力（内弹簧），此力趋于关闭阀芯
二、如果我以上表述的没错的话，那我觉得还是有问题！
实际上次级弹簧（内弹簧）的压力设定只有35~70bar（上次EATON的人过来宣讲他们的产品的时候，他们讲的，不是我个人胡诌的），实际使用过程中ACTUATOR产生的压力绝不止70bar！
比如ACTUATOR实际压力是200bar，这200bar的压力作用在Relife area上，足以使得主阀芯再次贴在POPPET上。不知道我这么理解有没有问题，就poppet被先导PILOT压力推开后，主阀芯怎样动作，想麻烦muzi608再给详细解释下。

muzi608

液压虫子 发表于 2013-10-17 23:30
一、按楼主的意思，我这样理解对不对：
POPPET被PILOT油压打开后，主阀芯受到以下三个力作用：
1）ACTU ...

以下内容可作参考
http://wenku.baidu.com/view/197f7713a216147917112847.html
先导活塞开启压力:主弹簧力/primary pilot area+VALVE口压力-ACTUATOR压力/初级先导比;
主阀芯溢流开启压力:(主弹簧力+次级弹簧力)/ACTUATOR AREA+(1+初级先导比+次级先导比)*VALVE口压力
