多路阀各种节流槽性能比较?

[复制链接]
发表于 2013-10-8 10:26:27 | 显示全部楼层 |阅读模式

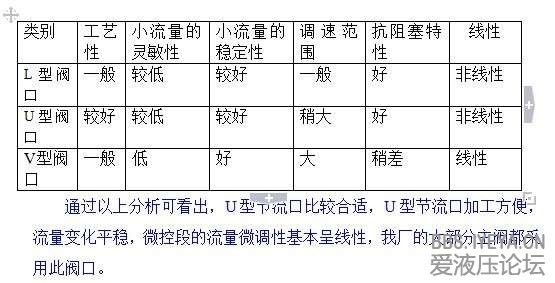

如图,在百度上下了一篇word文档,其中有L、V、U三种形式的节流槽的性能比较,请问种位大侠有没有更详细一些的资料,主要是比较这几种阀口的微动性能的,还有U-U形和V-U形的。希望各位不吝赐教...
发表于 2013-10-8 13:01:58 | 显示全部楼层
本帖最后由 wxyeva 于 2013-10-8 13:05 编辑

流量和开口面积成比例关系的(比如LS系统),你做一个关于各个槽开口面积随阀芯位移变化的曲线图,比如开始面积增加的比较缓慢的微操性能就好,所以小型挖掘机上的槽很多都是尖的(需要用到微操)。中型挖掘机很多都是U型的(流量变化快,比如川崎的动臂2阀芯,都是U型的,或是叠加的,目的就是拼凑出比较平滑合适的面积曲线)。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:5
  • 打卡总奖励:13
发表于 2013-10-11 13:54:37 | 显示全部楼层
节流槽开口面积计算挺复杂的,要是计算机学的不错可以编写一个小程序来自动计算,不然太麻烦了。
回复

使用道具 举报

发表于 2013-10-11 15:18:29 | 显示全部楼层
天狼008 发表于 2013-10-11 13:54
节流槽开口面积计算挺复杂的,要是计算机学的不错可以编写一个小程序来自动计算,不然太麻烦了。

可以用excel表格自己编下,以0.1mm阀芯位移为取样点
回复

使用道具 举报

发表于 2013-10-23 13:36:54 | 显示全部楼层
用mathcad编计算的程序,也可以弄出曲线
回复

使用道具 举报
