大家帮忙看看这个问题，多谢啊

Bennie

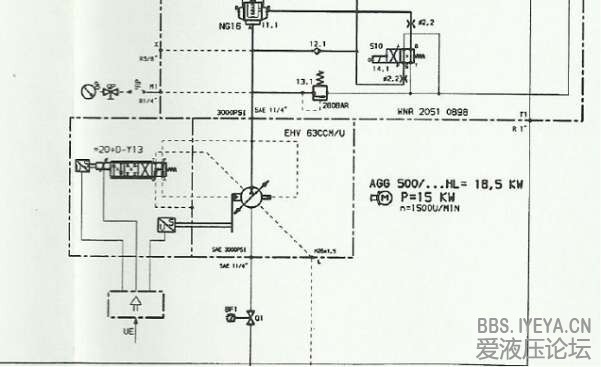

1.        请帮忙解释一下下图中液压泵、阀“=20+D-Y13”分别是怎样工作的？

xwy@home

您好，尝试参与一下：
1、类似力士乐压力/流量/功率复合控制用VT-5041放大版的电控泵回路；
2、一台电控变量泵，职能阀是电磁铁+先导阀的，类似力士乐的VT-DFP-2（3）X；
3、换向阀带阀芯位移传感器，与泵体摆角传感器组合组合形成闭环；
个人草草判断，望老师们赐教指正！

jf_241

同意楼上的，是电子闭环泵。看图面文字判断应该是MOOG的RKPⅡ。
关键一点，就是有最小值发生器进行变量控制的选择。只是我没有理解用这样的泵为什么要用S10。按照道理是可以通过控制让泵处于低压待命状态的。

周末疯

和高手一起学习
