新人请教液压系统压力不正常问题

  [复制链接]
发表于 2013-9-27 17:05:22 | 显示全部楼层 |阅读模式
本帖最后由 finalhz 于 2013-9-27 17:14 编辑

         请问下废纸液压打包机系统设定压力180KG,空载试车的时候一切正常;加负载,一旦主缸顶到废纸板,压力到50KG就上不去了,中途停掉,再开油缸顶到纸板压力又可以到180KG,溢流阀,顺序阀,换向阀所有能换的阀全都换过了,还是这样,到底哪出了问题?
发表于 2013-9-27 17:40:07 | 显示全部楼层
压力继电器前的单向阀,感觉有问题
回复

使用道具 举报

 楼主| 发表于 2013-9-27 18:26:52 | 显示全部楼层
一线牵 发表于 2013-9-27 17:40
压力继电器前的单向阀,感觉有问题

请问是主缸后面的那个单向阀吗?
回复

使用道具 举报

发表于 2013-9-27 20:51:23 | 显示全部楼层

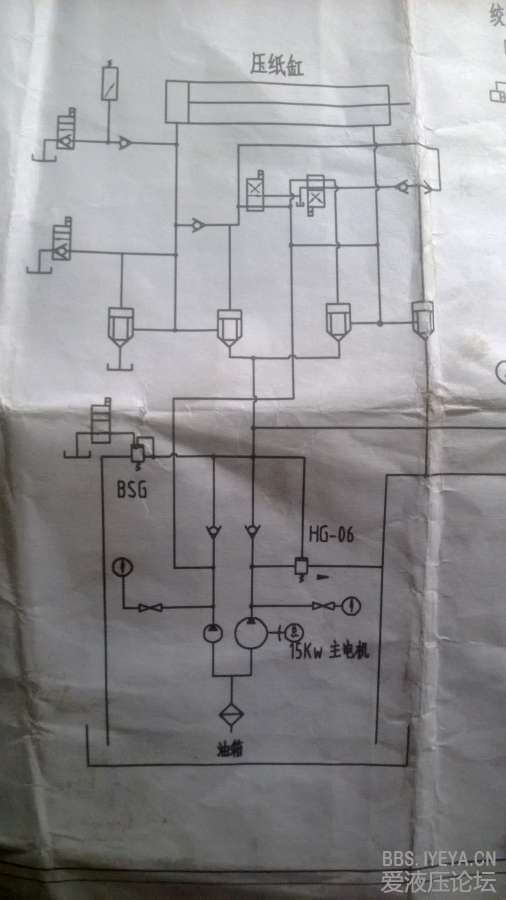

从插装阀看,你这个液压回路应该设计的是保压回路,你查一下换向阀信号的切换联锁信号正常吗?
另外,该回路设计低压大流量泵和高压小流量泵,你查下你设定液压泵的压力是否正常?
还有,再查以下两泵的压力切换问题,具体联锁情况我不清楚,感觉信号切换有问题?
回复

使用道具 举报

发表于 2013-9-28 09:36:10 | 显示全部楼层
本帖最后由 Emmett_1984 于 2013-9-28 09:50 编辑

把低压大流量的主泵上面单向阀检查一下,是不是无法正常关闭。还有,你如果想把压力上升到一定的值,可以把所有电磁阀的电都断掉看情况如何?
回复

使用道具 举报

 楼主| 发表于 2013-9-28 14:44:37 | 显示全部楼层

,bingq

本帖最后由 finalhz 于 2013-9-28 14:49 编辑
Emmett_1984 发表于 2013-9-28 09:36
把低压大流量的主泵上面单向阀检查一下,是不是无法正常关闭。还有,你如果想把压力上升到一定的值,可以把 ...


其实现在问题就是工作的时候只有低压泵的压力,高压齿轮泵压力没有,并且2个泵都换过了
回复

使用道具 举报

发表于 2013-9-28 14:50:00 | 显示全部楼层
应该是电气控制上的问题:在顶到废纸板时,快进与工进信号没有得到正常转换。
回复

使用道具 举报

 楼主| 发表于 2013-9-28 14:52:16 | 显示全部楼层
本帖最后由 finalhz 于 2013-9-28 15:17 编辑
Emmett_1984 发表于 2013-9-28 09:36
把低压大流量的主泵上面单向阀检查一下,是不是无法正常关闭。还有,你如果想把压力上升到一定的值,可以把 ...


现在的情况就是工作时只有低压泵,高压泵不工作,并且2台泵都换过了,还是一样的。上面几位朋友也说了是电信号切换的问题,中途我不用PLC控制,开机,用东西顶换向阀和溢流阀上的电磁阀,油缸快进,待油缸顶到纸板后工进只有50公斤压力,高压泵不工作,然后切换一次电磁溢流阀状态(就是给电、失电)压力就起来了;本人不是搞液压这的,厂里面也没这方面的人才,只能凭经验去排查了。
回复

使用道具 举报

 楼主| 发表于 2013-9-28 15:18:28 | 显示全部楼层
Emmett_1984 发表于 2013-9-28 09:36
把低压大流量的主泵上面单向阀检查一下,是不是无法正常关闭。还有,你如果想把压力上升到一定的值,可以把 ...

现在的情况就是工作时只有低压泵,高压泵不工作,并且2台泵都换过了,还是一样的。上面几位朋友也说了是电信号切换的问题,中途我不用PLC控制,开机,用东西顶换向阀和溢流阀上的电磁阀,油缸快进,待油缸顶到纸板后工进只有50公斤压力,高压泵不工作,然后切换一次电磁溢流阀状态(就是给电、失电)压力就起来了;本人不是搞液压这的,厂里面也没这方面的人才,只能凭经验去排查了。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:1
发表于 2013-9-28 16:27:02 | 显示全部楼层
我看这个小泵的油在下任何情况下都是与油缸无杆腔相同的?  是我看错了吗?还有人和我一样吗?
回复

使用道具 举报
