恒压泵工作原理请教

fubq116

压力取决于负载，泵调到20MPa，只是表明泵具备达到20的能力，

xwy@home

您好，尝试回答您的问题：
1、负载为150bar，则泵输出为150bar左右（考虑系统阀控背压、延程压力损失等），即DR泵输出压力与负载同步；
2、"如果是15Mpa，恒压泵的20Mpa该如何理解？"
答：如果是泵源标牌上标称的DR=200bar，则是系统设计方面选型泵源时要求泵源厂家调试的。如果自己调整，需要考虑系统安全溢流阀范围。
3、“另外恒压泵的调定压力时指流量开始减小的点还是流量急剧下降之后的点？”

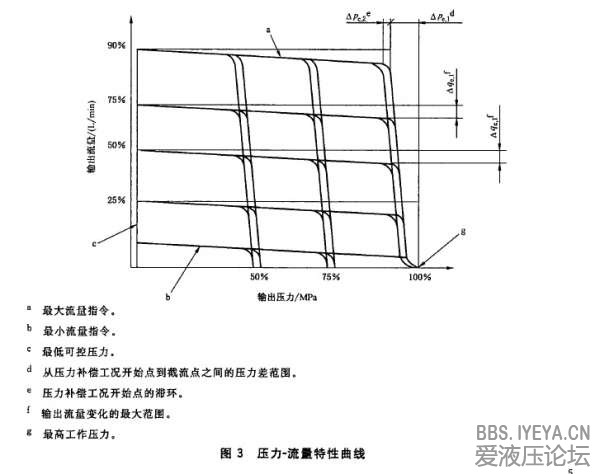

答:其实是压力补偿起始点和泵源截留点的概念，如下图（仅仅是学习讨论使用）：

抬头♀、微笑

我认为是这样的：当你的系统带负载工作是压力应该是负载压力15，恒压泵大排量输出油液，当你的液压缸没有行程了这时系统压力会升高达到你调定的20时恒压泵流量最小，系统压力20

抬头♀、微笑

你的系统应该有个溢流阀做安全阀，当然安全阀的调定压力肯定高于20，主要保证你的恒压泵变量机构出现问题时保护系统超压。恒压泵不存在你提的5MPa损失，工作时大排量提供油液出口压力为负载压力，当液压缸到头了系统不需要油液时系统压力会迅速升高促使恒压泵变量机构动作使泵的排量减小至仅能提供泵体内泄所需流量

wangxibiao

游勇 发表于 2013-9-22 22:08
恒压变量泵是接需供油，但前题是负载到达设定压力。楼主的变量泵设定是20Mpa，而负载只有15Mpa，即到不了变 ...

那是不是恒压变量泵设定压力就是限定泵的最高输出压力的意思呢？  还有您提到的“但从一般的压力表看来是恒压的”是说哪儿恒压啊

蜀山飞狐

游勇 发表于 2013-9-22 22:08
恒压变量泵是接需供油，但前题是负载到达设定压力。楼主的变量泵设定是20Mpa，而负载只有15Mpa，即到不了变 ...

这才是明白人啊！！！握个手！！

蜀山飞狐

wangxibiao 发表于 2013-9-25 10:37
那是不是恒压变量泵设定压力就是限定泵的最高输出压力的意思呢？  还有您提到的“但从一般的压力表看来是 ...

恒压泵口有恒压阀（溢流阀+三位三通无级调速阀）和安全阀的。恒压泵进入恒压工况后泵流量自动适应负载流量。具体的自己想一下建压过程就出来了。另外恒压泵最大的缺点是不能在负载流量快速变化的时候保持恒压，因为斜盘机构反应不是很快，这个弱点可以通过合理的设计弥补但是不能消除，是恒压泵挺大的缺点。

wangxibiao

蜀山飞狐 发表于 2013-9-25 22:35
恒压泵口有恒压阀（溢流阀+三位三通无级调速阀）和安全阀的。恒压泵进入恒压工况后泵流量自动适应负载流量 ...

是在泵出口一个斜盘控制机构的调压阀FR和一个泵最高压力限制的调压阀DR才吧，而且我觉得恒压泵变排量是根据负载变化引起流量阀前后压差的改变，然后压差控制阀FR根据压差变化调节自身输出压力，然后调节变量机构进行变排量的。 参考https://www.iyeya.cn/thread-5124-1-1.html

蜀山飞狐

wangxibiao 发表于 2013-9-26 00:13
是在泵出口一个斜盘控制机构的调压阀FR和一个泵最高压力限制的调压阀DR才吧，而且我觉得恒压泵变排量是根 ...

你说的是恒流泵啊.......恒压泵那里没有节流阀的。

蜀山飞狐

wangxibiao 发表于 2013-9-25 10:37
那是不是恒压变量泵设定压力就是限定泵的最高输出压力的意思呢？  还有您提到的“但从一般的压力表看来是 ...

恒压变量泵是指油泵在指定压力下会变为零流量------------
不是零流量，是流量自动适应负载需要，要多少给多少。负载不动不需要流量时才是零流量。
