液压油路图,请高手改进。。。

  [复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:18
  • 打卡总奖励:62
发表于 2013-10-7 12:13:38 | 显示全部楼层

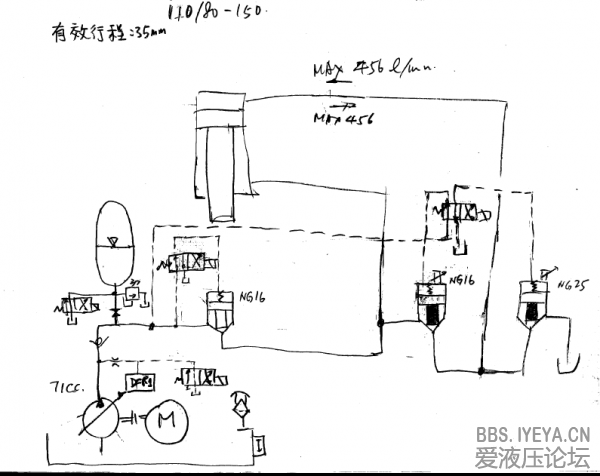

楼主要和客户相讨有效行程的问题。液压冲床本质上与带飞轮的机械冲床不同。由于机械冲床的冲头不能停止,95%行程是不用出力的。但液压缸则可停止。10吨出力只可加工1到2毫米的材料,另外预留空间给送料机械合理的工作行程大概为5毫米,当然液压缸全行程要足够让客户更换模具。以下油路是以35毫米行程算。
回复

使用道具 举报

 楼主| 发表于 2013-10-7 13:56:09 | 显示全部楼层
游勇 发表于 2013-10-7 12:13
楼主要和客户相讨有效行程的问题。液压冲床本质上与带飞轮的机械冲床不同。由于机械冲床的冲头不能停止,95 ...

请问一下,有杆腔的油是不是回储能器啦?用多大的泵?多大的电机啊??不过如果用逻辑阀的话,成本会高很多哦...

点评

这是差动回路,有杆腔永远有压力。这是想到最便宜的了,放弃吧!又要马儿好,又要马儿不吃草?  发表于 2013-10-7 14:05
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:18
  • 打卡总奖励:62
发表于 2013-10-7 14:43:36 | 显示全部楼层

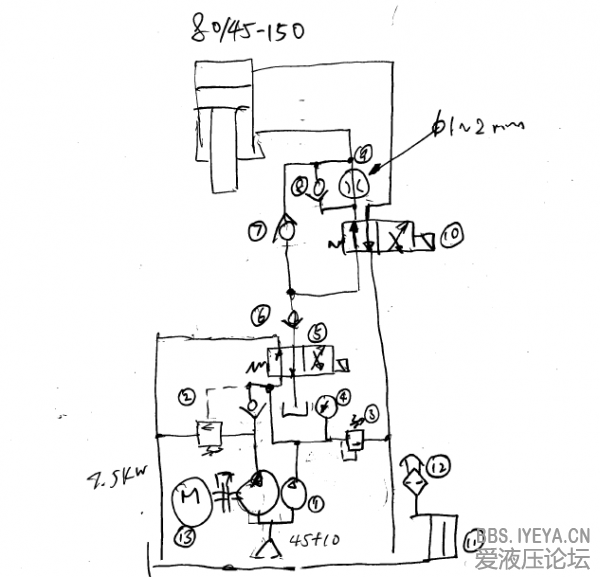

还有一个"各安天命"方案:
Punching 2.png
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:58
  • 打卡总奖励:150
发表于 2013-10-7 16:55:25 | 显示全部楼层
炜创液压 发表于 2013-10-7 10:09
用差动油路行不行得通呢???

16楼是差动方案,但没有这个成本低。
回复

使用道具 举报

 楼主| 发表于 2013-10-7 21:06:47 | 显示全部楼层
游勇 发表于 2013-10-7 14:43
还有一个"各安天命"方案:

低载高速和高载低速是适合差动回路,因为我这个是机械冲床改为液压冲,能实现吗???

点评

这是原理可行,但不知道楼主电控能力如何。把它死马当活马医,反正客户也买不起每分钟300次的系统。  详情 回复 发表于 2013-10-7 21:35
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:18
  • 打卡总奖励:62
发表于 2013-10-7 21:35:19 | 显示全部楼层
炜创液压 发表于 2013-10-7 21:06
低载高速和高载低速是适合差动回路,因为我这个是机械冲床改为液压冲,能实现吗???

这是原理可行,但不知道楼主电控能力如何。把它死马当活马医,反正客户也买不起每分钟300次的系统。
回复

使用道具 举报

 楼主| 发表于 2013-10-8 09:40:34 | 显示全部楼层
游勇 发表于 2013-10-7 21:35
这是原理可行,但不知道楼主电控能力如何。把它死马当活马医,反正客户也买不起每分钟300次的系统。

如果可行的,客户会买的,因为如果一旦成功,0.2秒是一个卖点,客户的机就好卖咯....
回复

使用道具 举报

 楼主| 发表于 2013-10-9 09:43:20 | 显示全部楼层
游勇 发表于 2013-10-7 21:35
这是原理可行,但不知道楼主电控能力如何。把它死马当活马医,反正客户也买不起每分钟300次的系统。

老实说,差动方面没什么经验,如果可行的,认真考虑一下,电控方面应该没什么问题,客户那边的电工都是高手来的...0.2秒来回一次,每分钟300次,听起来真的很夸张,太快啦,真的不知道行不行....
回复

使用道具 举报

发表于 2013-10-10 15:35:08 | 显示全部楼层
游勇 发表于 2013-10-7 14:43
还有一个"各安天命"方案:

游工:
你的9号件,1-2的孔目的是?

点评

jf_241同志认为有什么目的呢?先想想,过几天才***。  发表于 2013-10-11 22:41
回复

使用道具 举报

 楼主| 发表于 2013-10-14 10:43:26 | 显示全部楼层
zzfjct 发表于 2013-9-17 12:09
1,要求快速响应的系统不适合采用电磁溢流阀系统,应该采用溢流阀+中位卸载的换向阀(如3C5),但中位卸载的 ...

弱弱的问一下,把这套油路改为差动,油泵是45比10的双泵,缸径还是150MM,行程还是约为40MM,那么来回的时间会是多少呢???有杆腔里面有多少油呢??

点评

方向阀最多可过80升/分,液压缸回升的流量已超过方向阀的流量,最终可能只有几拾次。  详情 回复 发表于 2013-10-14 18:05
