不同转速下齿轮泵压力

axiao2527

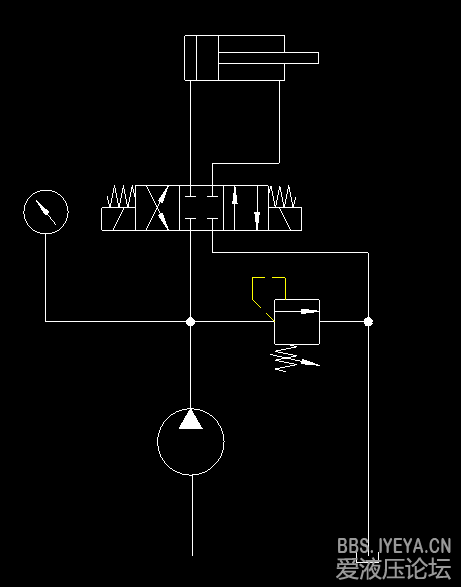

各位同行：小弟有个问题想请教，下图是个简单的系统回路。柴油机在1800r/min时候，调定的压力为20MPa。可是小弟发现，在柴油机1200r/min时候蹩压用压力表测得压力为16MPa，在柴油机1500r/min时候蹩压用压力表测得压力为18MPa。压力决定于外负载，怎么在不同转速下测得的压力不一样呢？齿轮泵排量50ml/r，溢流阀10通径。

dy1xue

溢流阀是直动式原因造成的

wangzd847

溢流阀选小了

axiao2527

dy1xue 发表于 2013-9-16 09:43
溢流阀是直动式原因造成的

多谢点拨，看了直动式溢流阀的流量特性明白了原因。

枫，子

dy1xue 发表于 2013-9-16 09:43
溢流阀是直动式原因造成的

我看跟溢流阀关系不大。直动先导这里都能用。
最主要的还是换向阀的通径小了。

dy1xue

枫，子 发表于 2013-9-16 12:37
我看跟溢流阀关系不大。直动先导这里都能用。
最主要的还是换向阀的通径小了。

可能吧，所以请楼主再试试，

闻鸡起舞

同一个溢流阀，设定不动。用不同的流量去测，压力是不一样的。故此，有品牌的公司，技术参数除了标明溢流阀工作压力、流量、内泄漏、启闭特性之外，还标识该数据是多少流量下测的。

axiao2527

谢谢各位同行的意见，我在试试。

液压试验台

测压点在哪个位置？
转速大，流量自然也会大了，最好的方法是回路里面测试各个压力点
也许是管路上面压力损失变大了，也许是换向阀上面压力损失了

bhlz2004

溢流阀本身存在一个调压偏差，这是不可消除的。但是调压偏差一般有一个范围。每个国家的标准不一样。调压偏差主要受弹簧刚度、液动力及其通过流量影响。因此，你要看看你所用的溢流阀的相关技术曲线特性。
