一台设备油缸前冲故障

  [复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:8
发表于 2013-9-7 09:06:58 | 显示全部楼层 |阅读模式

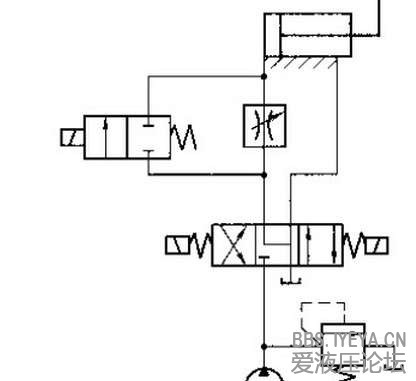

图中是一台机床设备部分原理图,
工作步骤是:快进,工进,快退。
实际当中问题出现在快退的时候,油缸有一刹那前进的趋势
问题是出在哪呢?
发表于 2013-9-7 11:42:53 | 显示全部楼层

从原理上分析,楼主若需要从工进变到快退的时候则需要两个电磁阀一起得电。
由于电磁阀的开启时间不一样,通常3位的比2位的略滞后。
当2位开启后,3位的滞后导致油液进入油缸(因为此时3位处于工进阶段)
如此,是这个回路产生前进的根本原因。
解决方法很常见,现在基本都在节流阀并联一个单向阀即可。

点评

正解 电磁阀的得电和动作都有时间滞后  发表于 2013-9-22 19:06
你好,请问不同电磁阀得电相对时间滞后是由什么造成的呢?这种滞后是否可以通过什么方法来补偿?谢谢  发表于 2013-9-10 21:44
正解 电磁阀的得电和动作都有时间滞后  发表于 2013-9-8 13:48
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:1
发表于 2013-9-7 13:45:52 | 显示全部楼层
China▲液压 发表于 2013-9-7 11:42
从原理上分析,楼主若需要从工进变到快退的时候则需要两个电磁阀一起得电。
由于电磁阀的开启时间不一样 ...

楼主说的很对,
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:1
发表于 2013-9-7 13:45:56 | 显示全部楼层
China▲液压 发表于 2013-9-7 11:42
从原理上分析,楼主若需要从工进变到快退的时候则需要两个电磁阀一起得电。
由于电磁阀的开启时间不一样 ...

楼主说的很对,
回复

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:922
  • 打卡总奖励:1380
发表于 2013-9-7 13:56:06 来自手机 | 显示全部楼层
China▲液压 发表于 2013-9-7 11:42
从原理上分析,楼主若需要从工进变到快退的时候则需要两个电磁阀一起得电。
由于电磁阀的开启时间不一样 ...

分析到位,并联单向阀后,当工进转后退时,两位阀不得电,三位阀右位得电即可完成动作,消除前冲故障
回复

使用道具 举报

  • 打卡等级:伴坛终老
  • 打卡总天数:2360
  • 打卡总奖励:6186
发表于 2013-9-7 16:03:46 | 显示全部楼层
详情请看ATOS叠加式快慢速阀
回复

使用道具 举报

发表于 2013-9-7 17:23:15 | 显示全部楼层
通过控制程序先开两位电磁阀后开三位电磁阀也可以
回复

使用道具 举报

发表于 2013-9-7 22:16:48 | 显示全部楼层
感觉是中为机能的问题,惯性导致了,建议把有杆枪改为回油单向节流。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:2
发表于 2013-9-8 23:32:45 | 显示全部楼层
工况变化为快退时,应该两个电磁阀同时得电,因响应时间不同,出现楼主所述故障。因此,换向时,将三位阀延时0.5s即可解决。

点评

延时比较好  发表于 2013-9-22 19:10
请问,控制上3位阀延时0.5s和并联一个液控单向阀哪个更符合实际情况呢?在控制方面来讲会不会装单向阀更容易控制呢?谢谢。  发表于 2013-9-10 21:48
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:8
 楼主| 发表于 2013-9-9 08:14:31 | 显示全部楼层
China▲液压 发表于 2013-9-7 11:42
从原理上分析,楼主若需要从工进变到快退的时候则需要两个电磁阀一起得电。
由于电磁阀的开启时间不一样 ...

谢谢大家的分析 非常有理
