液压缸的安装、使用和维护方法

[复制链接]
发表于 2013-9-3 11:30:33 | 显示全部楼层 |阅读模式
  液压缸属于液压系统中的执行元件,能够将液压能转变为机械能、它基本上由缸筒和缸盖、活塞和活塞杆、密封装置、缓冲装置与排气装置组成。



  一、液压缸的安装


  (1)、杆端和缸筒均为单耳环连接方式(如下表1)

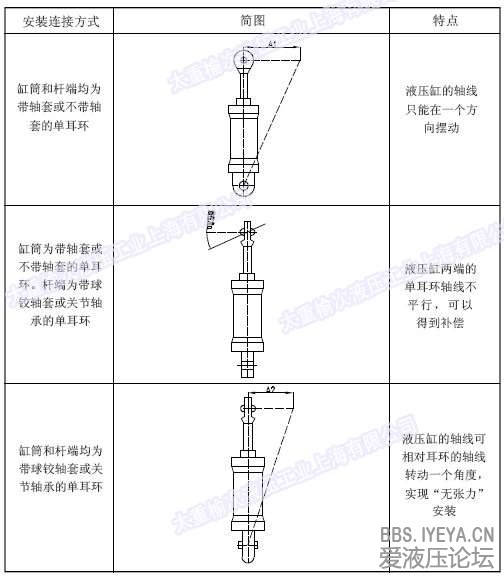

  表一杆端和缸筒均为单耳环安装连接方式:



  (2)、法兰安装连接方式


  作用力与支承中心处在同一轴线上。法兰与支承座的连接应使法兰面承受作用力,而不应使固定螺栓承受拉力。



  前端法兰安装,如作用力是推力,应采用图1 (a),避免采用图1(b);如果作用力是拉力,则反之。

  后端法兰安装,如作用力是推力,应采用图2 (a),避免采用图2(b);如作用力是拉力,则反之。

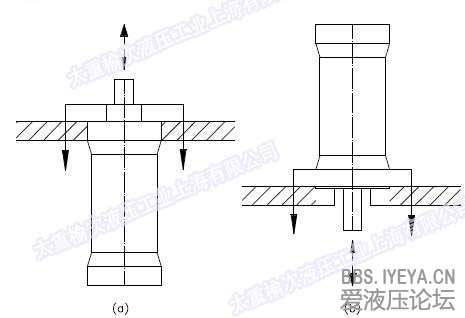

图l前端法兰安装方式

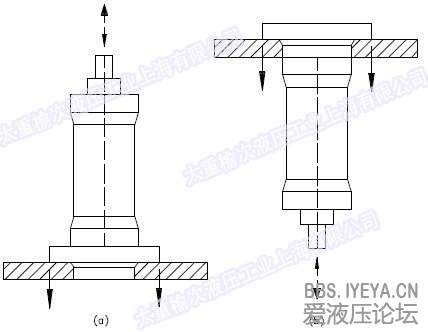

图2后端法兰安装方式




  (3)、耳轴安装连接方式


  液压缸用耳轴安装有前端耳轴、中间耳轴和后端耳轴三种连接方式(如图3)。通常采用较多的是前端耳轴和中间耳轴。前端耳轴安装时,由于支承长度较小,因此,能使许用行程达到最大值,但是,当水平安装时,却有较大的耳轴支承力。中间耳轴安装时,在水平安装中,对于重心负荷有较为有利的耳轴支承力。后端耳轴安装时,由于支承长度较大、影响活塞杆弯曲稳定性,因此,许用行程为最短,另外,当水平安装时,有较大的耳轴支承力,所以只用于小型短行程液压缸的安装。

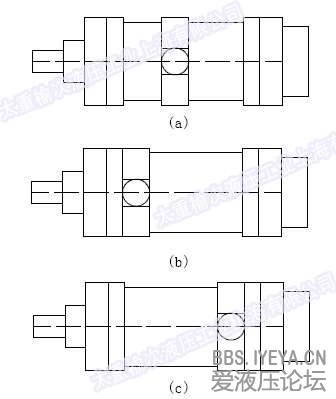

图3耳轴安装方式
(a)中间耳轴;(b)前端耳轴;(c)后端耳轴




  (4)、脚架安装连接方式

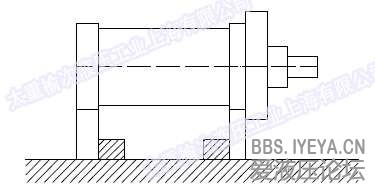

  液压缸为脚架安装连接时,须设置挡块来承受作用力,以避免脚架的固定螺栓承受剪应力(图4)




图4设置挡块

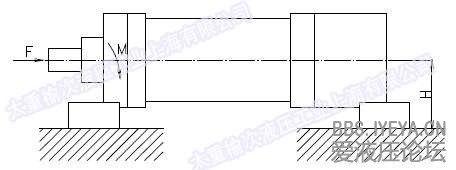

  当液压缸的轴线与支承面之前有较大的距离时(见图5),脚架的固定螺栓和脚架刚性应能承受倾覆力矩M=F×H的作用。




图5轴线较高时脚架受力情况



  (5)、负载导向

  液压缸的活塞不应承受侧向负载力,否则,必然使活塞杆直径过大,导向套宽度过大。因此,通常对负载加装导向装置。

  根据负载分为重、中或轻型三种情况,推荐安装方式和导向条件如表2所示。

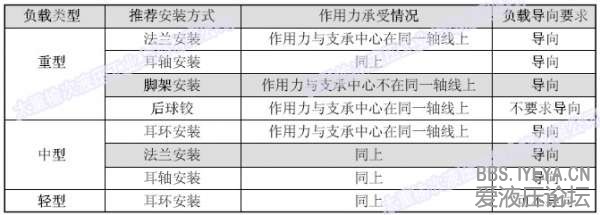

  表2 负载与安装方式的对应关系——







  二、排气

  试运行之前,应设法排除缸内空气,以免产生活塞爬行和异常噪声的现象。



  a)、在空载压力下,打开后端盖和缸前盖上的排气装置

   b)、当流出的油液中不再含有气泡时,重新密封排气装置。

  三、工作介质


  1、工作介质的污染度应不超过IS04066所规定的油液污染等级20/17(相当于NAS1368 -  8级)。

  2、定期检查油液的性能,并进行有必要的精细过滤,注入新油时也要严格过滤。

  3、检查系统所用油液是否与液压缸所允许使用的油液一致。使用特种油液应单独注明。

  4、油缸有其正常使用寿命,请按照液压缸生产厂家的规定使用,尤其注意其最高使用温度,并且尽量保持油液的温度恒定,以保证系统性能的稳定。

  四、维护、检修

  1、一般情况下,无须拆卸液压缸,如遇内部问题需要拆卸,要注意以下几点:

  a)、拆卸环境要保持清洁。

  b)、拆卸之前应将活塞杆退到末端位置,然后要切断液压源,拧松进油口接头,使油液压力降为O。

  c)、油腔压力清除后,卸掉管接头,此时要用容器接住从油缸两腔淌出的油液,再将油缸两端销轴或耳轴拆卸,取下油缸

  2、重新安装要注意的问题

  a)、重新安装要对油箱内管路和接头等处彻底清理。

  b)、安装时要避免划伤密封件唇口,建议使用安装专用工具。

  3、如遇解决不了的问题,请及时告诉我们,或直接将液压缸送至我厂给予全方位的检查、保养。
发表于 2013-9-3 13:39:51 | 显示全部楼层
哟呵。。不错哦~可是自己拆卸油缸难度有点大
