川崎主泵K3V112DT功率曲线的疑问

chenghongyi1987

求教给位大侠，以下几个问题:

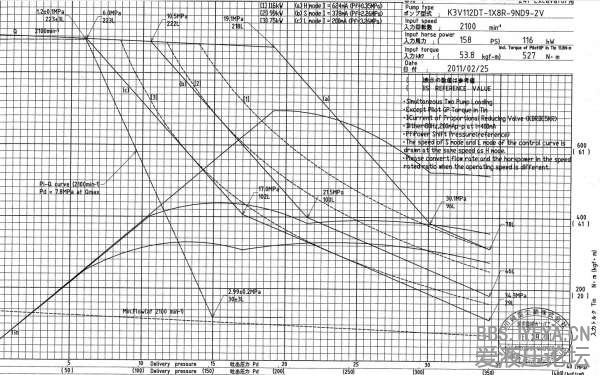

  1. 曲线a H mode I=624mA 对应的功率为116KW,请问是怎么算出来的？我自己用19.1*218*2/60算出来功率为139KW，我这种方法是不是错了？液压泵的功率是不是等于流量（L/Min）*压强（Mpa）/60
2.图中最下面有一条Min.Flow，最小流量线是怎么什么样的条件下画的？
3.这种图纸的纵坐标（L/Min）是单泵的流量还是双泵流量之和？

一线牵

我只知道你功率的计算公式是没有错的

woshiwsm

K3V112DT运转的话一般是合流的

dy1xue

兄弟，应该还要考虑一个’效率‘问题的存在。也许就对了。

xwy@home

您好，学生弱弱的问一句：
模拟计算，模拟出图的具体工程实践意义是什么？

lcc1009

您好，个人认为

1.您的计算公式没有错误，差别在于你算得点式超理想曲线高点的值，他比实际药膏，距离理想曲线越近，越低，比理想功率低也有可能，曲线功率为单泵你X2就是双泵的
2.最想流量是斜盘摆角最小时的流量（我是这么认为的）
3.纵向为单泵流量

lcc1009

楼主，可否把你这款泵的 安装图纸和pQ曲线图发给我一份405567540@qq.com感谢这是日本川崎的图吗？
现在要研究一下，川崎21吨配置， K3V112DT与kmx15rab45046阀，和 mx130回转马达，您有相关图纸吗？求发谢谢。

dongfanghong

1，116KW应该是哪条虚线的功率值，虚线是发动机的理想输出功率曲线；
2，最小流量受到主泵上的最小排量调节螺栓的限制；
3，纵坐标是双泵流量的平均值

red1945

楼上正解，116是恒功率的双曲线对应的功率，实际情况就是两条折线（两个调节弹簧行形成的），理想情况是流量随压力成倒数变化，实际是成一个常量的线性变化，还是相差蛮大的

大东去浪尽

dongfanghong 发表于 2013-8-28 21:28
1，116KW应该是哪条虚线的功率值，虚线是发动机的理想输出功率曲线；
2，最小流量受到主泵上的最小排量调节 ...

116KW如果是理想曲线，那么按照116线所处的位置看英爱没有这么多数值吧，从最高功率模式第二个拐点看：30.1Mpa*96L，比较接近理想曲线数值，但是计算出来的功率是96KW，这个怎么解释啊？
