工进速度变快而且调不下来

[复制链接]
发表于 2013-8-20 21:11:56 | 显示全部楼层 |阅读模式

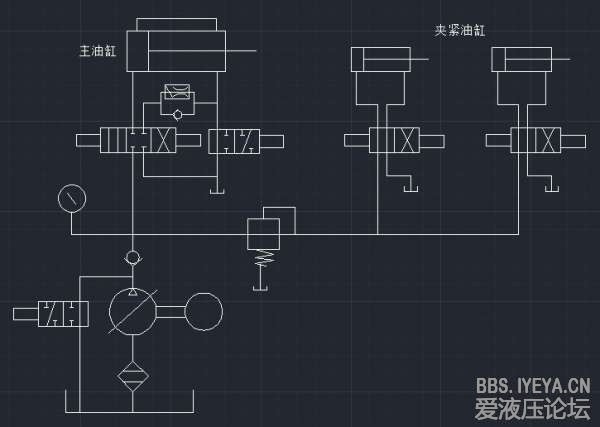

(如图)一台立式液压铣床,换了同型号叶片(YBN-40N-JB变量叶片泵)后,工进速度变快了(换泵前系统压力偏低,调不上来压),调速阀调到最小,工进速度还是快。主油缸外部有一根直径5mm的油管,将上下腔连接起来。请教大家为什么工进速度调不低?故障出在哪?
1.已经更换了新的调速阀。
2.检查了主油缸活塞密封是好的,没有穿腔。
3.压力表3.5-4MPa。
4.阀板没有泄露、穿腔。
5.电磁换向阀没有泄露、穿腔。
6.各阀板、阀均已清洗检查,没有发现问题。
我个人猜想,主油缸外部连接大小腔的油管接头处,是不是应该有阻尼,而且阻尼脱落,导致差动量变大,使得工进速度调不到最低?我试着将主油缸外部的差动油管堵死,工进速度能够调到最低满足进给加工速度,但是铣削动力头回程到上止点后,差动油管从接头处爆开了,真的搞不明白到底是哪里出了问题,使得工进速度调不下来。

液压立式铣床

液压立式铣床

液压立式铣床

液压立式铣床
  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:8
发表于 2013-8-20 23:12:04 | 显示全部楼层
,主油缸外部连接大小腔的油管接头处,是不是应该有阻尼,而且阻尼脱落,导致差动量变大,使得工进速度调不到最低?

建议上下腔油管处装个合适的阻尼孔,在试试。我认为堵死的话,又爆开是用的材料不耐压还是其它原因呢??看楼下怎么说》
回复

使用道具 举报

发表于 2013-8-21 14:57:23 | 显示全部楼层
有时候人容易把简单问题复杂化。
综合你以上所说情况,后面部分基本没问题。那就从源头开始查问题的根本。
既然是变量齿轮泵,那就可以调节。相信你懂的。
回复

使用道具 举报

发表于 2013-8-21 15:10:29 | 显示全部楼层
是恒功率变量还是恒压变量泵?差动管路不建议加阴尼器,因为选择阻尼孔大小不容易定
回复

使用道具 举报

发表于 2013-8-21 15:17:40 | 显示全部楼层
变量叶片泵。郁闷。字都打错。
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:895
  • 打卡总奖励:1344
发表于 2013-8-21 18:56:04 | 显示全部楼层
愛不释手 发表于 2013-8-21 15:17
变量叶片泵。郁闷。字都打错。

变量叶片泵还没接触过,介绍一下,怎么调整?谢谢。
回复

使用道具 举报

发表于 2013-8-21 20:44:42 | 显示全部楼层
可以尝试调整泵的最大输出流量

另外,重点应该检查主阀旁边的这个快速进给阀是否存在内泄
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:17
  • 打卡总奖励:51
发表于 2013-8-21 21:17:44 | 显示全部楼层
压力3.5-4MPa, 是快进压力 还是工进压力 接头爆开是的压力又是多少。
最好是打电话问一下机器的原厂家,变量泵的压力需要如何调节
回复

使用道具 举报

发表于 2013-8-22 08:01:29 | 显示全部楼层
万一不行可以加个节流阀,个人觉得应该就可以了吧。
回复

使用道具 举报

发表于 2013-8-22 12:08:42 | 显示全部楼层
愛不释手 发表于 2013-8-21 14:57
有时候人容易把简单问题复杂化。
综合你以上所说情况,后面部分基本没问题。那就从源头开始查问题的根本。 ...

换的是叶片泵
回复

使用道具 举报
