工进速度调不低

  [复制链接]
发表于 2013-8-20 16:00:21 | 显示全部楼层 |阅读模式

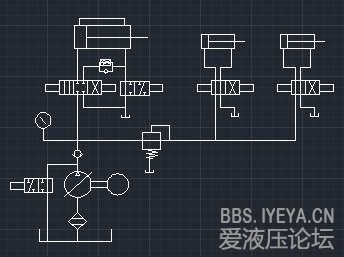

(如图)一台立式液压铣床,换了同型号叶片(YBN-40N-JB)后,工进速度变快了,调速阀调到最小,工进速度还是快。主油缸外部有一根直径5mm的油管,将上下腔连接起来。请教大家为什么工进速度调不低?故障出在哪?怎样解决?

液压铣床

液压铣床
 楼主| 发表于 2013-8-20 16:06:25 | 显示全部楼层

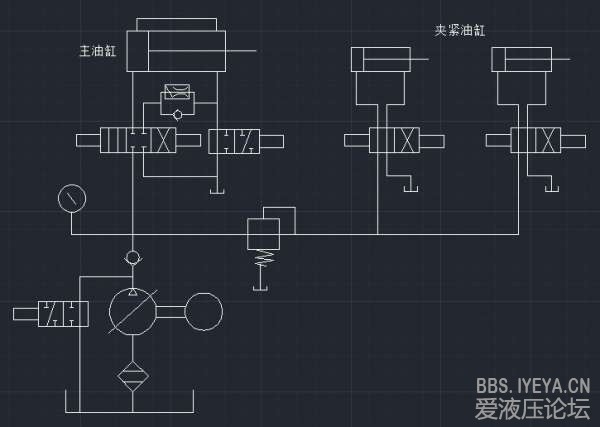

补发一张,原图不清楚

液压铣床

液压铣床
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:404
  • 打卡总奖励:708
发表于 2013-8-20 16:11:47 | 显示全部楼层
看图所示,右边油缸应是你所说的工进执行缸。
根据原理图分析,可能是上部左数第2个电磁阀没有工作,调速阀不起作用。
也可能是油缸活塞密封损坏,液压油窜腔,调速阀失效。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:4
  • 打卡总奖励:8
发表于 2013-8-20 16:22:30 | 显示全部楼层
系统没有溢流阀吗?
回复

使用道具 举报

 楼主| 发表于 2013-8-20 16:23:58 | 显示全部楼层
工进阀有动作,活塞密封也是好的,有明显的快进转工进动作,就是工进速度有点快,不能满足加工要求,如果堵死主油缸外部的差动油管,速度会降下来,难道差动油管内有阻尼吗?如果堵死差动油管可不可以?会有什么不妥吗?
回复

使用道具 举报

 楼主| 发表于 2013-8-20 16:28:09 | 显示全部楼层
系统没有溢流阀,只有一个加压阀控制调节夹紧油缸
回复

使用道具 举报

 楼主| 发表于 2013-8-20 16:29:51 | 显示全部楼层
系统只有一个减压阀
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:4
  • 打卡总奖励:8
发表于 2013-8-20 16:59:33 | 显示全部楼层
压力表读数多少?变量泵是恒压型的吗?
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:896
  • 打卡总奖励:1345
发表于 2013-8-20 17:32:59 来自手机 | 显示全部楼层
检查一下调速阀有没有故障,如有备件,更换一件后调整看看有没有效果。感觉工进速度还是与调速阀有关。
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:896
  • 打卡总奖励:1345
发表于 2013-8-20 17:42:51 来自手机 | 显示全部楼层
堵死差动油管应该可以,工进速度可以变慢,但要配合调速阀。应该还是你的调速阀调整有问题。
回复

使用道具 举报
