求大家指导交流

DAODAO

我是一个AMESim的初级学习者，有些问题想请教高手，希望能得到大家的帮助和交流，互相学习

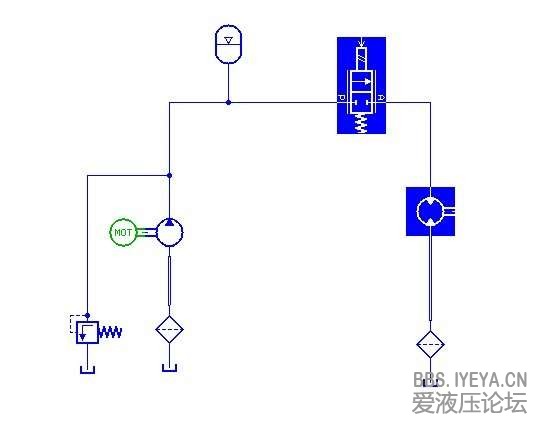

我想利用AMESIM做一个仿真，想做一个闭环控制，已达到一个变量泵————定量马达的效果。以蓄能器内部压力P为信号，P小于某一设定值，电磁换向阀关闭，输入的能量全部进入蓄能器,截止，当能量达到某一设定值时, 电磁阀打开；P达到某设定值时, 溢流阀打开, 溢流部分能量; 在蓄能器中的能量因溢流而减少到某一设定值时, 溢流阀关闭,从而保证一个变量泵___定量马达的稳定输出
[c求大家指导学习，这该怎么入手。流程图看书后能画出，就是这个控制不太懂，希望朋友能指导一二，然后自己摸索，小弟在此谢谢了

DAODAO

求指导，指导一二，自己摸索

wangwen5955

你好，你的过程其实并不复杂，你都说了，需要根据蓄能器压力P来决定方向阀和溢流阀的开闭，那你得在蓄能器的出口加一个压力传感器，测量蓄能器出口的压力，当压力低于某个值时，给方向阀一个0信号，此时方向阀不同，达到门限时，打开方向阀，给其一个大于0的电磁信号，推动方向阀到打开位置；但是你这样做会出现你的电磁阀来回开闭，因为方向阀后面的压力明显低于蓄能器的压力，一旦打开方向阀，系统的压力会快速下降，从而压力又低于阀打开门限，阀又会关闭，所以这块你最好有那种带上下门限的控制命令，比如压力高于50bar打开方向阀，低于40关闭方向阀，这样有10bar的缓冲压力，不会来回波动。你这个控制最好用simulink做，必将方便，也好修改。有不会的再联系。

DAODAO

wangwen5955 发表于 2013-8-21 17:51
你好，你的过程其实并不复杂，你都说了，需要根据蓄能器压力P来决定方向阀和溢流阀的开闭，那你得在蓄能器的 ...

谢谢指点一二，我摸索一下，不会的再请教你，多谢

DAODAO

wangwen5955 发表于 2013-8-21 17:51
你好，你的过程其实并不复杂，你都说了，需要根据蓄能器压力P来决定方向阀和溢流阀的开闭，那你得在蓄能器的 ...

你好，朋友，我在做最简单的例子，AMESIM中如何将压强信号转换为电信号0,1呢。在网上没有找到这方面的教程，您能指点一二吗，不知道在哪些模块查找。我就希望压强能转为电信号，没找到这转换信号的模块和资料
