A10VSO...DFR泵的三个阻尼孔大小？

泛舟

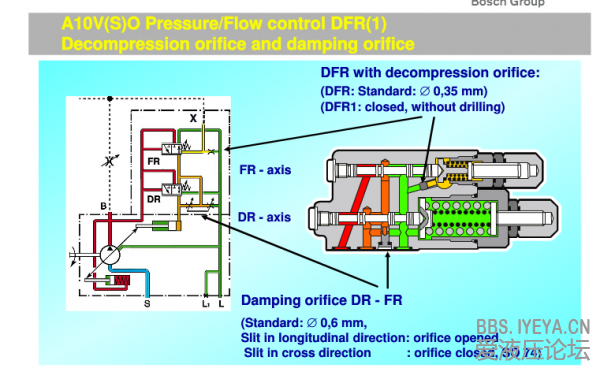

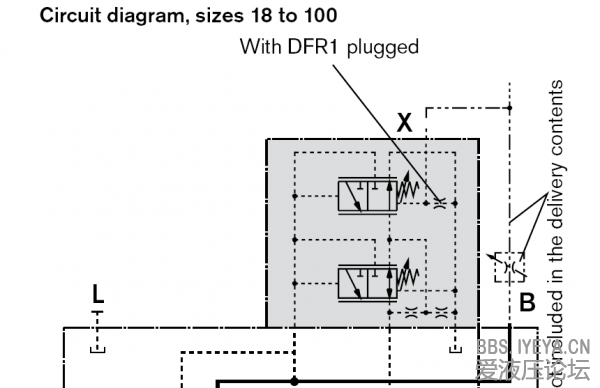

A10VSO...DFR泵的三个阻尼孔大小？图上3个阻尼孔大小一致，还是略有差别？这3个阻尼孔的孔径是0.8、1.0还是1.2mm呢？

一路走着

请问大侠可以解释一下三个阻尼的作用吗

wawaadd

印象中是：上0.8, 下0.6, 0.6

天边的海

具体详尽的作用只怕要问德国力士乐了吧~~

泛舟

http://wenku.baidu.com/view/bbc9dc781711cc7931b716e5.html
在百度文库中已查找到了该阻尼孔的详细资料

泛舟

请教：DFR（1）的泵同时具有恒流量和恒压控制方式，且恒流量优先于恒压，是否是当负载压力达到DR的设定值后，恒流量阀左位工作，恒压阀才起作用？

泛舟

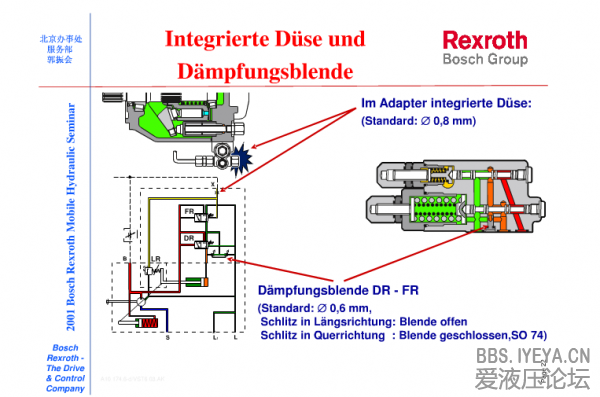

不同的力士乐材料有不同的解析，请教上的SO 74的含义？另一问题：DFR（1）中的DR属于恒压阀范畴还是属于压力切断阀范畴？

xwy@home

scgbb 发表于 2013-10-4 09:01
不同的力士乐材料有不同的解析，请教上的SO 74的含义？另一问题：DFR（1）中的DR属于恒压阀范畴还是属于压力 ...

您好：
1、很好的图片；
2、个人认为起到溢流阀作用，压力切断：负载敏感同时，当负载压力大于DR后，泵输出流量为零，保压；
3、关于压力切断和恒压：同一功能会有不同表象（有时候容易混淆），目前觉得和系统中阀控类型有关，比如用溢流阀或节流阀控制效果不同。
4、SO 74问题等待老师们赐教。

zjf8502

这怎么理解呢？规格不同孔径不同吗？

游勇

1. 当有溢流阀连接到FR的先导口(X)时，第一个节流子是必需的。若缺少这节流子，则大概要20升/分液压油(管子内经约为3mm)从先导溢流阀排走时，才能产生14Bar压差以克服FR的弹簧。当只使用负荷传感变量功能又不需要先导压力控制时(如DFR样本上的显示)，便不需要；
2. 节流子2及3是一对的，实体是一个通孔的柱体，用于变量活塞，以产生阻尼作用，用以稳定变量时的压力；
3. SO74是交货时己关上节流子2及3，可提高变量泵的反应速度。
