[求助]麻烦各位高手帮我看看原理图是否正确，如何改进？

只要快乐就好

你的原理图和我理解的不一样，但是可能是你需要的。做些小的改动吧，流量要是不大的话，不用电液换向阀（4），用电磁阀好了。比例溢流阀位置应放在泵的出口。我也是初来咋到，不知道对不对，仅作参考，呵呵。

清楓

只要快乐就好 发表于 2013-8-18 18:22
你的原理图和我理解的不一样，但是可能是你需要的。做些小的改动吧，流量要是不大的话，不用电液换向阀（4） ...

真的感谢回复，溢流阀的位置的确有问题。

白水湾湾

可以用双向比例平衡阀实现恒定的负载

清楓

白水湾湾 发表于 2013-8-19 20:51
可以用双向比例平衡阀实现恒定的负载

这个双向比例平衡阀具体怎么用？

白水湾湾

缸两端接平衡阀，平衡阀进油口接油箱即可，所需负载压力由平衡阀调定。

若采用双杆液压缸（两腔面积相同）去掉油箱都可以

游勇

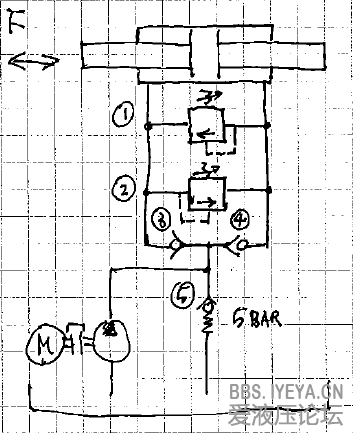

若楼主要的是一个负载作测试用，则不要用差动缸，因为面积不相同，所以总会有推力施加到丝杆上。可参考以下方案：
其中5Bar止回是作液压缸补油。
