请教双向溢流阀原理

[复制链接]
  • 打卡等级:以坛为家
  • 打卡总天数:878
  • 打卡总奖励:1321
发表于 2013-8-19 08:32:23 来自手机 | 显示全部楼层
zhoutianyue 发表于 2013-8-16 14:43
谢谢qqqqqqwwww,明白了,2口到1口应该是绿色阀芯开启

补充内容 (2013-8-18 11:47):

注意绿色阀芯最上面与阀套接触面,中间是有间隙的,有间隙就有蓝色液压油作用,上下表面同时有作用,相互抵消。只剩下中间部分受力,又因内阀芯下部的受力面积大于阀芯上部的受力面积,所以合力向上,打开阀芯。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:11
  • 打卡总奖励:29
 楼主| 发表于 2013-8-19 10:54:05 | 显示全部楼层
还是不明白,这两个阀芯从作用面积来说都是上大下小(如下图),怎么会上移打开?(口2到口1)

回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:2
  • 打卡总奖励:11
发表于 2013-8-19 11:11:12 | 显示全部楼层

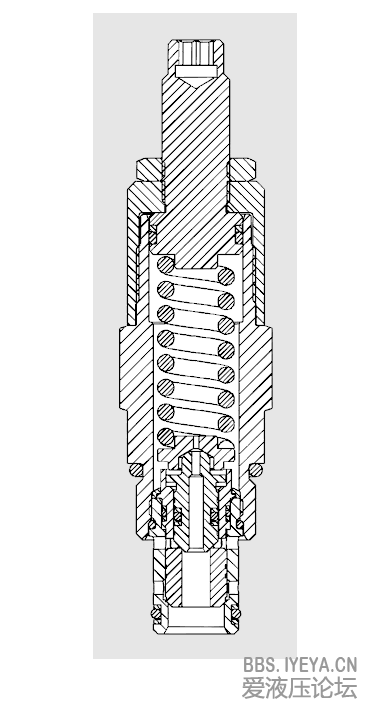

我给大家上个图,++++++++++++++++++

hydraforce.pdf

290.61 KB, 下载次数: 45

售价: 5 金钱  [记录]  [购买]

回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:878
  • 打卡总奖励:1321
发表于 2013-8-19 11:50:28 | 显示全部楼层
zhoutianyue 发表于 2013-8-19 10:54
还是不明白,这两个阀芯从作用面积来说都是上大下小(如下图),怎么会上移打开?(口2到口1)

伙计,假设图中你表示的直径从上到下依次为1.2.3.4,那么向上的受力面积为S4-S3,向下的受力面积为S1-S2,具体尺寸不知道,但是我的看法是S4-S3大于S1-S2,S1虽然大于S4,但是S2远大于S3,所以。。。。。。。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:11
  • 打卡总奖励:29
 楼主| 发表于 2013-8-19 12:33:46 | 显示全部楼层
小坡儿 发表于 2013-8-19 11:11
我给大家上个图,++++++++++++++++++

能说说怎么溢流的吗?高压油在下面孔,低压油在侧面孔,谢谢
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:878
  • 打卡总奖励:1321
发表于 2013-8-19 13:24:01 来自手机 | 显示全部楼层
zhoutianyue 发表于 2013-8-19 12:33
能说说怎么溢流的吗?高压油在下面孔,低压油在侧面孔,谢谢

这个应该比较简单吧
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:878
  • 打卡总奖励:1321
发表于 2013-8-19 13:52:47 来自手机 | 显示全部楼层
zhoutianyue 发表于 2013-8-19 12:33
能说说怎么溢流的吗?高压油在下面孔,低压油在侧面孔,谢谢

这是海德福斯插装阀,打开原理:就是高压油作用在最下面阀芯的环形面积上产生的力与调压弹簧相比较。中间的阀芯由于上下端都有压力油作用,合力为0。
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:878
  • 打卡总奖励:1321
发表于 2013-8-19 18:16:09 | 显示全部楼层
zhoutianyue 发表于 2013-8-19 10:54
还是不明白,这两个阀芯从作用面积来说都是上大下小(如下图),怎么会上移打开?(口2到口1)

还是请张海平老师讲解一下吧,他说的最有说服力,这个插装阀的示意图是张老师编著的《液压螺纹插装阀》中P100页中的。
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:878
  • 打卡总奖励:1321
发表于 2013-8-19 19:25:36 | 显示全部楼层
sdr 发表于 2013-8-16 10:43
巧思路,好极。

请问:什么是巧思路,好极,不要说半句,留半句,让人摸不着头脑?
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:878
  • 打卡总奖励:1321
发表于 2013-8-19 19:27:44 | 显示全部楼层
sdr 发表于 2013-8-16 10:43
巧思路,好极。

本事再高也不能说那样的话啊。
