泵马达配流盘

xiaoshxin

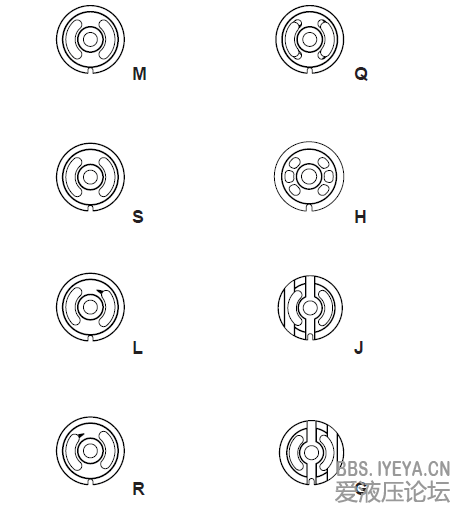

哪位大神能看出来这些配流盘那些是泵的，那些事马达的，那些是单向的，那些是双向的，欢迎拍砖

zhangrongji85

坐等高手科普

xwy@home

您好，尝试参与一下：
1、总体思路是，配油盘结构是对称的一般为马达，因为马达实现双向运动；
2、结构不对称的一般为泵，主要单向运动，有些可以双向运动（需要条件，这里不赘述）；
3、L/R（左/右旋向）的为泵配油盘；
4、其余的为马达配油盘；
谢谢！望老师赐教。

xiaoshxin

xwy@home 发表于 2013-8-15 21:39
您好，尝试参与一下：
1、总体思路是，配油盘结构是对称的一般为马达，因为马达实现双向运动；
2、结构不 ...

你能看出来对于泵的配流盘那边是吸油？那边是压油？

xwy@home

xiaoshxin 发表于 2013-8-16 21:29
你能看出来对于泵的配流盘那边是吸油？那边是压油？

您好：

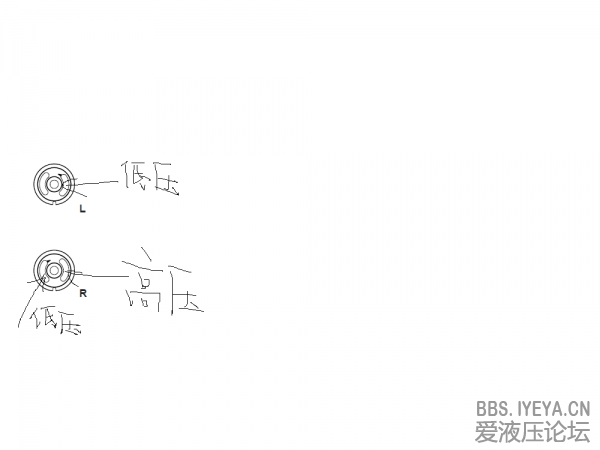

1、如果是结构不对称的泵的配油盘，能够看出高压/低压侧同时可以根据消音槽（三角眉槽）看出左右转；（如附图标注）
2、如果是结构对称的马达配油盘，因为是双向运动，高/低压侧可以互换，要看后盖位置确定了；
谢谢！

xiaoshxin

xwy@home 发表于 2013-8-16 21:54
您好：
1、如果是结构不对称的泵的配油盘，能够看出高压/低压侧同时可以根据消音槽（三角眉槽）看出左右 ...

吸油侧的三角槽是什么作用？

xwy@home

xiaoshxin 发表于 2013-8-18 10:53
吸油侧的三角槽是什么作用？

简单说说吧：
1、消音槽作用；
2、高低压过渡，防止困油；
3、感应的话可以看看这篇文章（一篇介绍柱塞泵噪音问题的文章，有少许介绍）用于学习目的。

xwy@home

xwy@home 发表于 2013-8-18 13:58
简单说说吧：
1、消音槽作用；
2、高低压过渡，防止困油；

对不起，应该是“感兴趣的话”非输入的“感应的话”。请谅解！

xiaoshxin

xwy@home 发表于 2013-8-18 13:59
对不起，应该是“感兴趣的话”非输入的“感应的话”。请谅解！

谢谢指教

qtfy

xwy@home 发表于 2013-8-16 21:54
您好：
1、如果是结构不对称的泵的配油盘，能够看出高压/低压侧同时可以根据消音槽（三角眉槽）看出左右 ...

你好 ，我看你的这张图，高低压 是不是刚好弄反了  ，在泵里边  眉毛槽 起到预升压，防止高压油倒灌的作用，所以这两个配流盘 与眉毛槽连通的腔 不应该是高压腔吗？
