大师进，，，求解释。。。

枫，子

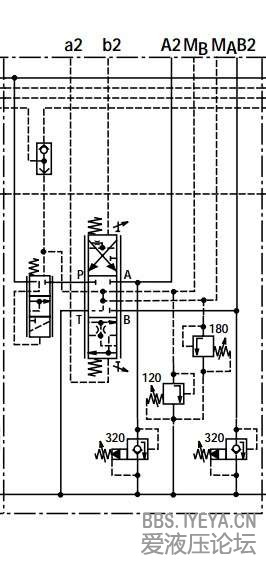

力士乐的M4多路阀中。。

LS溢流阀和2级溢流阀之间的关系是什么呢？？？


2级溢流阀就可以限制LS压力啊。。

他们应该不需要同时存在啊？？

为什么他们可以设置成不同的值，，那大值起不到作用啊。。。


求高人解答。。。。。。

液压工兵

LS的溢流阀和主油路之间不是有个节流孔的嘛，ls的流量是很小的，这样二者就都可以起到作用了，一般ls的压力是要比系统工作压力小的

枫，子

蚊坚强 发表于 2013-8-7 15:14
LS的溢流阀和主油路之间不是有个节流孔的嘛，ls的流量是很小的，这样二者就都可以起到作用了，一般ls的压力 ...

怎么会两者起作用呢？？？

这几个溢流阀都测的是同一个负载压力，，，溢流阀应该只有小的才起作用啊。

液压工兵

枫，子 发表于 2013-8-7 17:55
怎么会两者起作用呢？？？

这几个溢流阀都测的是同一个负载压力，，，溢流阀应该只有小的才起作用啊。

节流孔直径是很小的，前后存在着压差，主油路很小的一点油通过节流孔留到Ls油路去   这么说 你明白不

枫，子

蚊坚强 发表于 2013-8-8 08:21
节流孔直径是很小的，前后存在着压差，主油路很小的一点油通过节流孔留到Ls油路去   这么说 你明白不

嗯，我想知道加入LS溢流阀设定10MPA。   负载20MPA。  负载溢流阀设置15MPA.
系统压力将会是在10MPA，还是15MPA停止？？？

枫，子

蚊坚强 发表于 2013-8-8 08:21
节流孔直径是很小的，前后存在着压差，主油路很小的一点油通过节流孔留到Ls油路去   这么说 你明白不

还在么 ，帮我回答一下我提的问题 谢谢。。

ftl04242

枫，子 发表于 2013-8-10 17:24
嗯，我想知道加入LS溢流阀设定10MPA。   负载20MPA。  负载溢流阀设置15MPA.
系统压力将会是在10MPA，还 ...

这个应该是10就上不去。

液压工兵

枫，子 发表于 2013-8-10 17:24
嗯，我想知道加入LS溢流阀设定10MPA。   负载20MPA。  负载溢流阀设置15MPA.
系统压力将会是在10MPA，还 ...

几天没上来了，系统压力应该在15mpa

游勇

楼主是刚做工程液压吧！很多工程机械都有复合动作，以挖掘机为例，当挖斗带泥往外伸出时，动臂的负载压力会比油泵的压力高，所以多路阀的A、B口耐压会比P口高。同时也解释了为何二次压力可以比油泵高--因为有外力影响。

wuzhong

枫，子 发表于 2013-8-10 17:24
嗯，我想知道加入LS溢流阀设定10MPA。   负载20MPA。  负载溢流阀设置15MPA.
系统压力将会是在10MPA，还 ...

先表述一下个人对2个溢流阀作用的认识：
Ls溢流阀：压力切断，目的是在驱动执行件工作过程中，工作压力达到该值时，多路阀不再向执行件供油。
2级溢流阀：回路限压，目的是保护该回路的液压元件，执行件受到外负载时，负载回路压力会超过Ls溢流阀设定值，为防止超压损坏执行件或回路中的元件，载回路压力达到该设定值时回路出现溢流。

根据这个认识，你的情况应该是负载反向驱动执行件，回路压力应该是2级压力设定值，15MPa。
