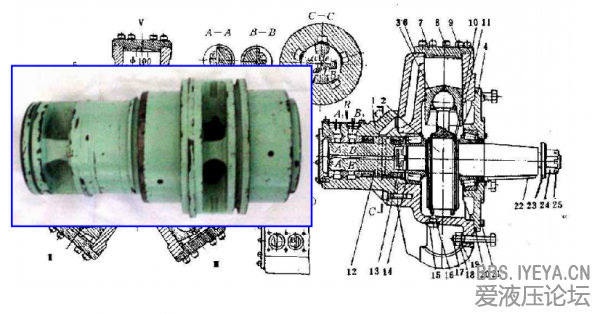

新型径向柱塞马达

zhangrongji85

图丑了点，只为说明问题

Thinking11111

zhangrongji85 发表于 2013-8-15 11:23
图丑了点，只为说明问题

这个不是传统的轴配流JMD五星马达嘛

tmjayy

这个可能是（柱塞式）内曲线液压马达，柱塞横梁做往复运动实现进油与排油，柱塞横梁受定子内曲线表面的切向反作用力形成转子的转矩，实现转动，当然转动的同时柱塞及横梁随转子在壳体（定子）做圆周运动。

tmjayy

这个应该是（柱塞式）内曲线液压马达

tmjayy

这个可能是内曲线液压马达。柱塞横梁做往复运动实现进油与排油，柱塞及横梁同时随转子做圆周运动。

贝贝

摆缸结构的五星马达，不比争论了！

胡杨2016

贝贝 发表于 2013-8-9 17:27
这个照片是我从德国拍回来的，由于自身英语问题，没法和厂家多交流。
从结构看，个人认为有如下几点：
1 ...

说的很有道理，说说我的看法：
1.感觉是内*星径向柱塞马达。
2.配流是中心内侧配流，与传统的外侧进出油不同。
3.柱塞的固定方式不同，传统的是缸体固定，柱塞进出，他的这个是柱塞固定（摆动）缸体与曲轴鼓接触配流，缸体相对于柱塞进出；还有柱塞应该是与半圆柱面配合可以死柱塞摆动。
