求高手帮忙分析

半程出家

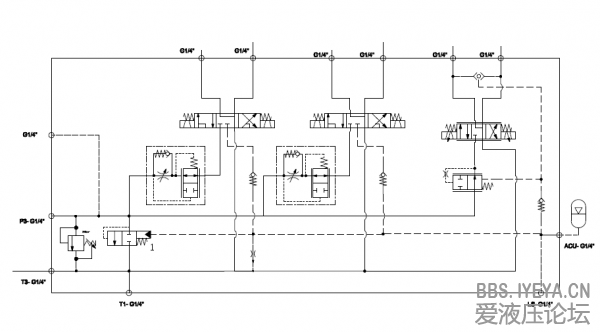

原理如附件，求高手分析图中蓄能器，和阀一再原理图中的作用，和工作方式。谢谢

液压工兵

蓄能器应该是吸收液压冲击的，它是蓄不住压力油的；1阀是一个空载卸荷用的，个人意见

游勇

油泵是定量的吗？整个系统基本上是三通流量阀的原理，但使用阀1作负载敏感之用。
1. 当所有执行器都不工作时，储能压力通过节流子回油箱，阀1打开，液压油在无压力下回到油箱；
2. 当其中一个执行器开始工作，负载的压力反馈到阀1，阀1关上。例如总压是140Bar，阀1为压差20Bar，负载为50Bar，则系统压力为50+20=70而不是140Bar；
3. 当多个执行器一起工作时，最高负载压力会反馈到阀1；
4. 储能器是用来稳定阀1的工作压力。
看图：

oyring

我好奇的是，单向节流阀和那个二位二通阀的组合的作用是什么？

游勇

oyring 发表于 2013-8-4 20:40
我好奇的是，单向节流阀和那个二位二通阀的组合的作用是什么？

那是带压力补偿的流量控制阀，可保证流量稳定，不受负载变化影响。

oyring

游勇 发表于 2013-8-4 21:24
那是带压力补偿的流量控制阀，可保证流量稳定，不受负载变化影响。

(⊙v⊙)嗯，学习了。多谢游大侠

半程出家

大侠们，这个系统在使用时有个明显的问题，那就是执行元件在动作时压力建立的很缓慢，大概要5,6秒。也就是说电磁阀打开后，5,6秒执行元件才会有动作。我估计是蓄能器选大了，大侠们觉得对不？？

波波维齐

半程出家 发表于 2013-8-5 16:44
大侠们，这个系统在使用时有个明显的问题，那就是执行元件在动作时压力建立的很缓慢，大概要5,6秒。也就是说 ...

选大了会造成这种原因，还有可能是节流阀过小。

半程出家

谢谢了 {:7_276:}，我懂了。。。。
